¿Y si el principal límite para hincar no fuera la potencia del equipo, sino la combinación entre el suelo y el acceso a la zona de trabajo? La variabilidad geotécnica puede hacer difícil anticipar la respuesta durante el hincado, mientras que el espacio disponible condiciona la maquinaria y su configuración. Por eso, elegir vibrohincadores para terrenos difíciles requiere más que partir de una descripción general del terreno o del elemento que se instalará.
Reunir los datos adecuados desde la planeación ayuda a orientar la selección y a evitar ajustes operativos que puedan afectar la secuencia del proyecto. En este artículo revisamos qué información del estudio geotécnico conviene considerar, cómo influyen el tipo de pilote o tablestaca y las condiciones de acceso, y qué diferencias hay entre las configuraciones suspendidas, para excavadora y otras alternativas. También explicamos qué datos preparar para solicitar una recomendación técnica que relacione las condiciones de obra con el equipo de hincado.
Puntos Clave
- La dificultad del hincado depende de la interacción entre suelo, acceso y restricciones operativas; el estudio geotécnico ayuda a anticipar estas condiciones.
- Los vibrohincadores para terrenos difíciles deben seleccionarse considerando el comportamiento esperado del suelo y las características del elemento por instalar.
- Compare las configuraciones suspendidas y para excavadora según la aplicación, el espacio de maniobra y la maquinaria base disponible.
- Reúna planos, estudio geotécnico y dimensiones confirmadas del elemento antes de planear la movilización del equipo.
- Los casos del AT-180 y el V-550 documentan aplicaciones en cimentación de puentes y obras portuarias. Sus resultados no deben generalizarse a otros terrenos.
¿Qué vuelve difícil el hincado con vibrohincadores en ciertos terrenos?
Un terreno difícil no se define únicamente por la dureza del suelo. Para planear el hincado, hay que considerar en conjunto las condiciones geotécnicas, las dimensiones del elemento por instalar, el acceso y las restricciones de operación. Un sitio puede tener estratos variables y permitir maniobras amplias; otro puede presentar condiciones de suelo conocidas, pero un acceso reducido que limite la maquinaria base. Cada situación plantea necesidades distintas.
Un vibrohincador es un equipo de pilotaje hidráulico que utiliza vibraciones de alta frecuencia para reducir la fricción del suelo y facilitar el hincado de pilotes o tablestacas. Su respuesta depende de la interacción entre el suelo y el elemento, por lo que no conviene asumir un rendimiento uniforme en todos los sitios ni elegir el equipo con base en una sola característica, como el tipo de perfil.
La selección debe relacionar los estratos y la resistencia documentados con las dimensiones del elemento, el acceso al frente de trabajo y la maquinaria base disponible.
¿Qué condiciones del terreno conviene documentar?
El estudio geotécnico es la referencia para conocer los estratos y la resistencia del suelo. Revisen cómo varían los materiales con la profundidad y a lo largo del área de trabajo. Registren también el nivel freático o las capas rígidas cuando el informe los identifique. Estos datos aportan contexto para la selección, pero no permiten garantizar por sí solos un resultado durante el hincado.
Separen la información verificada de las observaciones preliminares. Una inspección visual puede revelar cambios en la superficie o dificultades de tránsito, pero no sustituye los datos del estudio sobre las condiciones bajo el terreno. Anoten qué información proviene del informe y qué aspectos son observaciones de campo. Así se evita tratar una impresión como un dato geotécnico confirmado.
¿Cómo influye el acceso en la configuración de obra?
Evalúen el acceso por separado de la geotecnia. Documenten las rutas de ingreso, los obstáculos, el espacio para posicionar y maniobrar, y el lugar previsto para la maquinaria base. La falta de espacio puede orientar la configuración incluso cuando el suelo no presenta una condición excepcional. También importa que el equipo pueda trabajar desde la posición requerida respecto del elemento por hincar.

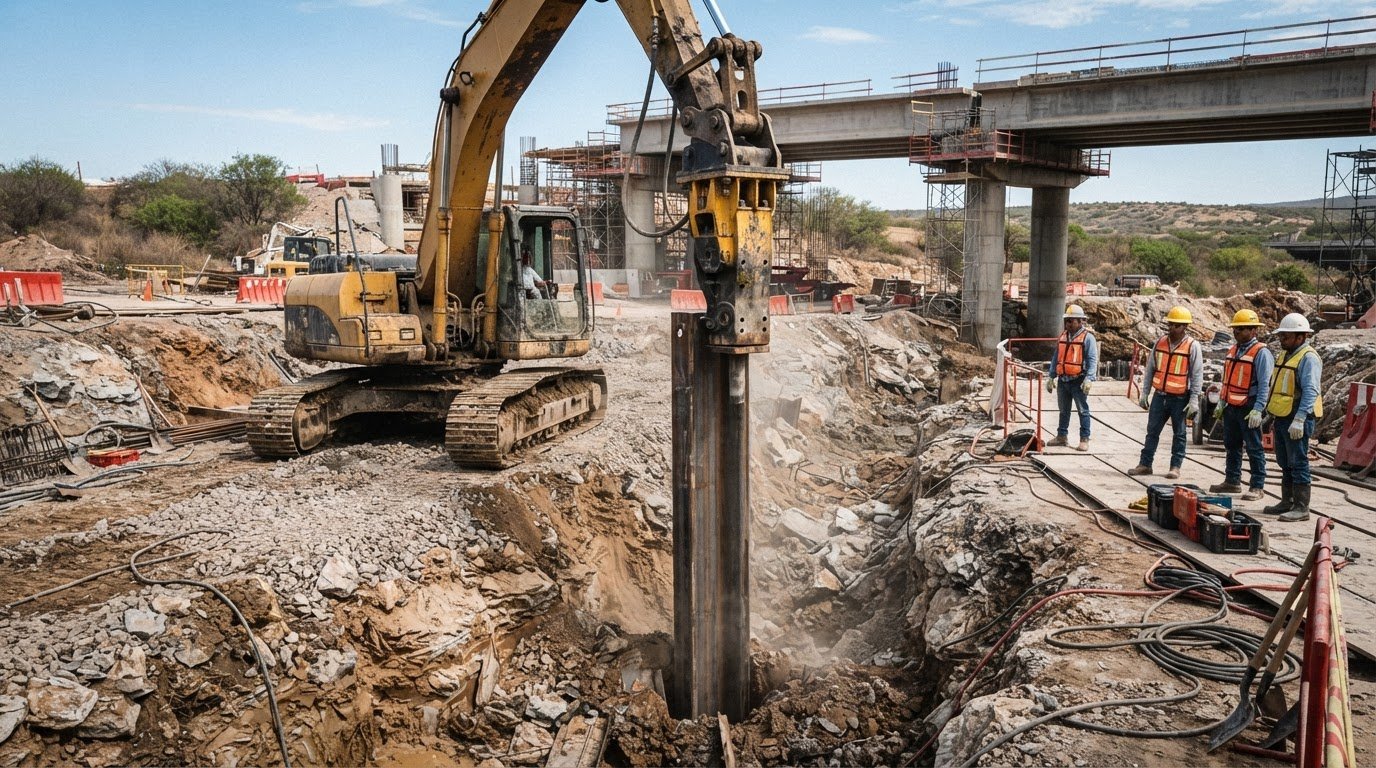

Un vibrohincador para excavadora puede ser una alternativa cuando la operación requiere montarlo en una excavadora compatible y el sitio permite posicionar esa máquina. La compatibilidad depende de la excavadora y de la configuración del equipo. Un martillo vibratorio hidráulico suspendido puede evaluarse cuando esa disposición se ajusta mejor a la secuencia y al acceso de obra. La decisión debe considerar la aplicación, el elemento y las condiciones reales de maniobra, no solo la facilidad de ingreso.
Para seleccionar vibrohincadores para terrenos difíciles, integren estos datos en una misma revisión. La asesoría técnica de Anteng México relaciona las condiciones documentadas del proyecto con los equipos de pilotaje y sus configuraciones, sin dar por hecho que una solución usada en otro sitio tendrá la misma respuesta.
¿Cómo interactúan la vibración y el suelo durante el hincado?
Durante el hincado, el vibrohincador transmite vibraciones al elemento y al suelo circundante. La respuesta depende de la disposición de las partículas, la humedad y la secuencia de estratos que atraviesa el pilote o la tablestaca. Conocer el comportamiento esperado del suelo ayuda a orientar la selección, pero no permite asegurar por sí solo una velocidad o profundidad de hincado.
En materiales granulares, la vibración puede facilitar un reacomodo temporal de las partículas. En suelos cohesivos, la respuesta puede ser distinta y debe analizarse según las condiciones descritas en el estudio geotécnico. Si hay estratos de composición diferente, el elemento puede encontrar resistencias variables a medida que avanza. Estas pautas ayudan a interpretar el sitio, pero no son reglas universales: la información de cada proyecto debe guiar la evaluación.
¿Qué significa licuefacción temporal del suelo?
La licuefacción temporal del suelo es el fenómeno en el que la vibración hace que las partículas pierdan contacto entre sí durante un periodo limitado. En condiciones favorables, esa reducción temporal del contacto puede disminuir la fricción alrededor del elemento y facilitar su descenso. No significa que cualquier suelo responda de la misma forma ni que el efecto tenga la misma intensidad en todos los materiales.
En términos prácticos, la licuefacción temporal del suelo es la pérdida momentánea de contacto entre partículas causada por vibración. Puede facilitar el descenso del elemento cuando las condiciones del terreno lo permiten.
Para interpretar este fenómeno, relacionen lo descrito en el estudio con el material y la humedad identificados a lo largo del perfil. La posible presencia de capas rígidas o cambios de estrato también puede modificar la respuesta durante la maniobra. Sin datos específicos del sitio, no es responsable atribuir al efecto una profundidad, una velocidad o una eficacia determinada.
¿Por qué importan los estratos y la frecuencia?
Un perfil estratificado puede generar respuestas distintas durante una misma maniobra. El tramo que atraviesa un material granular puede comportarse de manera diferente al que cruza una capa cohesiva o más rígida. Revisen la secuencia y la profundidad de los estratos documentados y contrasten cualquier variación observada en campo con esos antecedentes. No asuman que una capa aislada representa todo el terreno.
La frecuencia de vibración, expresada en hertz (Hz), indica cuántos ciclos de vibración ocurren por segundo. Es un parámetro relevante para analizar la interacción entre suelo y equipo, pero no basta para elegir un vibrohincador. También deben considerarse el elemento por instalar, las condiciones geotécnicas y la configuración de trabajo. En proyectos con estructuras cercanas, la posible resonancia y la transmisión de vibraciones al entorno requieren una evaluación técnica contextual.
Al evaluar vibrohincadores para terrenos difíciles, integrar estos factores permite plantear preguntas precisas sobre el comportamiento esperado, en lugar de tomar la frecuencia como único criterio. La asesoría técnica para equipos de hincado de Anteng México ayuda a relacionar los datos geotécnicos con la configuración que se analiza para el proyecto.
¿Qué configuración de vibrohincador evaluar para un terreno exigente?
La configuración se define al relacionar la aplicación con el elemento por instalar, la maquinaria disponible y las condiciones de acceso. No basta con clasificar el sitio como difícil: una solución adecuada para una maniobra puede no corresponder a otra. La siguiente matriz ayuda a ordenar la evaluación y a identificar qué información falta antes de decidir.
| Configuración o tecnología | Contexto para evaluarla | Preguntas técnicas por resolver |
|---|---|---|
| Martillo vibratorio hidráulico suspendido | Proyectos cuya secuencia de pilotaje contempla un equipo suspendido. | ¿El elemento y la aplicación corresponden a esta configuración? ¿Cómo se integrará a la maquinaria base prevista? |
| Vibrohincador para excavadora | Obras donde el acceso, el espacio de maniobra y la excavadora disponible hacen pertinente esta alternativa. | ¿La excavadora es compatible con el equipo? ¿La posición de trabajo permite ejecutar la maniobra prevista? |
| Resonancia Libre (RF) | Proyectos en los que deben considerarse las condiciones del entorno y la respuesta a la vibración. | ¿Cómo se relaciona esta tecnología con las condiciones del proyecto y del entorno? |
| Martillo de impacto hidráulico | Alternativa de pilotaje distinta al vibrohincado. | ¿La aplicación requiere golpes de impacto en lugar de vibración? |
¿Cuándo evaluar un equipo suspendido o para excavadora?
Un martillo vibratorio hidráulico suspendido se considera cuando el plan de trabajo requiere esa configuración de pilotaje. Para evaluar un vibrohincador para excavadora, revisen si el acceso y el espacio disponible permiten posicionarla, y si la excavadora prevista es compatible con el equipo. Los vibrohincadores para excavadora son compatibles con excavadoras de 18 t a 65 t de marcas como Caterpillar, Komatsu, SANY, XCMG, Volvo, Hitachi y Doosan. Este rango no sustituye la revisión de la combinación concreta para el proyecto.
En ambos casos, comparen la configuración con el elemento, la secuencia de instalación y las condiciones geotécnicas documentadas. Así evitarán elegir únicamente por el tipo de maquinaria disponible o por una aplicación que parezca similar.
¿Qué aporta la tecnología de Resonancia Libre (RF)?
Los modelos Resonancia Libre (RF) arrancan y se detienen sin pasar por la frecuencia de resonancia del suelo, eliminando las vibraciones dañinas al entorno. Al seleccionar esta tecnología, consideren la aplicación y las condiciones del proyecto.
Por su parte, un martillo de impacto hidráulico utiliza un pistón accionado por presión de aceite para golpear la cabeza del pilote y vencer la resistencia del suelo. Es una tecnología alternativa, no un vibrohincador. Anteng México ofrece equipos de pilotaje y asesoría técnica para relacionar las condiciones documentadas con la configuración de equipo de hincado que se evalúa para la obra.
¿Qué revisar antes de movilizar un vibrohincador a obra?

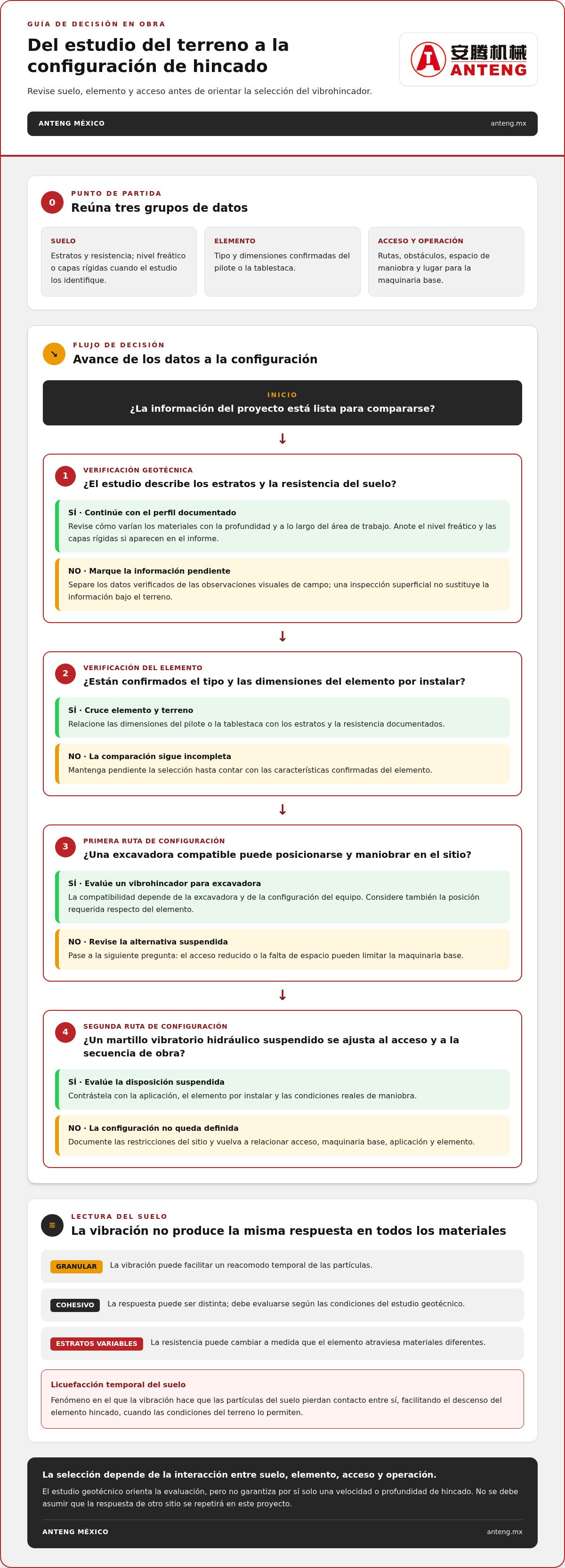

Una revisión ordenada relaciona el elemento por instalar con el suelo, el acceso y la configuración disponible antes de movilizar el equipo. Reúnan los documentos del proyecto y separen los datos confirmados de las estimaciones. De esta manera, la evaluación técnica parte de información verificable y puede señalar qué aspectos requieren mayor definición.
¿Qué datos del proyecto necesita la evaluación técnica?
Preparen los planos, el estudio geotécnico y las dimensiones confirmadas del elemento. La revisión puede avanzar en esta secuencia:
- Identifiquen el elemento: indiquen si instalarán un pilote, un tubo o una tablestaca de acero. Especifiquen el material y las dimensiones confirmadas, incluida la longitud prevista.
- Registren la profundidad de instalación: indiquen la profundidad de hincado contemplada en el proyecto. No la sustituyan por una estimación basada únicamente en la apariencia de la superficie.
- Resuman la información geotécnica: señalen los estratos, la resistencia, el nivel freático y las capas rígidas solo cuando estén documentados en el estudio o en los planos disponibles.
- Describan el frente de trabajo: documenten las rutas de ingreso, los obstáculos, el espacio de maniobra y la posición prevista del equipo base. Mantengan estas limitaciones operativas separadas de las características del suelo.
- Expliquen la secuencia prevista: indiquen cómo planean presentar y posicionar el elemento, y qué maquinaria base estará disponible para la maniobra.
Una recomendación de equipo se orienta con las dimensiones y el tipo de elemento, la profundidad prevista, el estudio geotécnico, el acceso y la maquinaria base disponible. Si algún dato todavía es preliminar, identifíquenlo como tal; no lo presenten como una condición confirmada.
¿Cómo integrar compatibilidad y soporte en la planeación?
Si contemplan un vibrohincador para excavadora, relacionen la configuración y el modelo con la marca y la capacidad de la excavadora disponible. Evalúen la compatibilidad para esa combinación específica y junto con el elemento y la aplicación previstos. No asuman que una excavadora disponible en obra es compatible solo por pertenecer a una categoría de maquinaria similar.
Incluyan también la configuración hidráulica: determinen si el equipo previsto requiere un Power Pack Hidráulico y qué accesorios son pertinentes para la aplicación. La evaluación técnica de Anteng México relaciona estos datos con el equipo de pilotaje. Su asesoría y soporte técnico local acompañan la selección, y las refacciones originales respaldan el servicio posventa. La planeación se enfoca en orientar el equipo, no en ejecutar la obra.
Para preparar una recomendación técnica sobre vibrohincadores para terrenos difíciles, organicen estos antecedentes en un solo paquete y soliciten una evaluación técnica para su proyecto con los planos, el estudio geotécnico y las dimensiones confirmadas del elemento.
¿Cómo respaldan los casos de Anteng la selección para terrenos difíciles?
Los casos de campo muestran equipos y aplicaciones concretas, pero su utilidad está en orientar las preguntas para un proyecto nuevo, no en predecir resultados. El suelo, el elemento por hincar, la maquinaria y las condiciones de obra pueden ser distintos. Lean cada ejemplo junto con los datos del proyecto propio.
¿Qué muestran los casos AT-180 y V-550?
En una cimentación de puente en zonas montañosas, el AT-180 se utilizó para hincar tubos de acero de Ø 830 mm × 12 m. Este antecedente documenta una aplicación con un elemento de dimensiones específicas y un contexto de obra definido. No significa que el mismo equipo vaya a responder igual en otro suelo ni que las dimensiones del tubo sean una referencia automática para proyectos diferentes.
En otro caso, el V-550, montado en una excavadora SY475, se utilizó para hincar pilotes de acero de gran diámetro en muelles y rompeolas. La referencia incluye el modelo del vibrohincador, la excavadora en que se montó y el tipo de aplicación. Para valorar su pertinencia en otra obra, revisen la compatibilidad de la maquinaria disponible y contrasten el elemento con la información geotécnica y operativa del sitio.
Estos ejemplos muestran por qué la selección no debe basarse solo en el nombre de un modelo o en una aplicación que parece similar. Las condiciones del terreno, las dimensiones del elemento, la configuración de trabajo y el acceso pueden cambiar de un proyecto a otro. Los casos ilustran usos documentados, pero no garantizan resultados bajo condiciones distintas.
¿Cómo avanzar con una recomendación para su proyecto?
Para que la evaluación técnica parta de información útil, reúnan los documentos y datos de obra en un solo expediente. Incluyan:
- El estudio geotécnico y los planos pertinentes al frente de hincado.
- El tipo, el material y las dimensiones confirmadas del pilote, tubo o tablestaca de acero, además de la profundidad prevista.
- Las restricciones de acceso, el espacio de maniobra y la secuencia de trabajo contemplada.
- La marca y la capacidad de la excavadora disponible, si evalúan esa configuración.
Anteng México brinda asesoría técnica para relacionar las condiciones del suelo y del proyecto con una alternativa de equipo. Compartir información completa permite enfocar la recomendación en la aplicación, en vez de extrapolar directamente un caso previo. Con esos antecedentes, soliciten una recomendación técnica y una cotización para su obra. Esta preparación es especialmente útil al evaluar vibrohincadores para terrenos difíciles, donde las condiciones particulares determinan qué configuración conviene analizar.
Soliciten una recomendación técnica para su proyecto y compartan los datos disponibles de la obra para orientar la selección del equipo.
Defina el siguiente paso con información de obra
La selección de vibrohincadores para terrenos difíciles puede avanzar con mayor claridad cuando la recomendación parte de datos verificables y no de una comparación superficial entre equipos. Los antecedentes del AT-180 en una cimentación de puente y del V-550 montado en una excavadora SY475 muestran aplicaciones distintas. Su valor para el proyecto está en orientar qué variables conviene analizar, no en anticipar el mismo resultado.
Antes de definir la configuración, organicen el estudio geotécnico, los planos, las dimensiones del elemento, la profundidad prevista, el acceso y la maquinaria base disponible. Con esa información, la asesoría técnica puede relacionar las condiciones del sitio con las alternativas de pilotaje pertinentes para la obra.
Compartan los datos de su proyecto y soliciten una recomendación técnica. Una preparación ordenada permite iniciar la evaluación con criterios concretos y avanzar hacia la planeación del hincado.
Preguntas frecuentes sobre vibrohincadores
¿Puede un vibrohincador trabajar en cualquier tipo de suelo?
No. La respuesta no se determina solo por el nombre o la clasificación general del suelo. Para una evaluación útil, revisen cómo cambia el perfil con la profundidad y contrasten esos datos con el elemento y la secuencia de instalación previstos. Si durante la preparación identifican diferencias entre el informe y las condiciones observadas, documenten la discrepancia para no convertirla en una suposición sobre el desempeño del equipo.
¿Qué diferencia hay entre un vibrohincador suspendido y uno para excavadora?
La diferencia está en cómo se integra el equipo a la maniobra: una opción trabaja suspendida y la otra se monta en una excavadora compatible. Anteng ofrece ambas categorías. Para compararlas, consideren cómo se presentará el elemento, el espacio para posicionar el equipo y la maquinaria base disponible. Ninguna configuración debe asumirse superior para todos los terrenos; su pertinencia depende de la aplicación específica.
¿Qué información debo compartir para recibir una recomendación de vibrohincador?
Compartan el estudio geotécnico, los planos pertinentes, el tipo y las dimensiones del elemento, la profundidad prevista, la maquinaria base y las restricciones de acceso. Indiquen también qué datos están confirmados y cuáles son preliminares, y señalen cualquier cambio previsto en la secuencia de trabajo. Así, la evaluación puede distinguir los antecedentes del proyecto de las estimaciones sujetas a revisión.
¿Qué significa Resonancia Libre (RF) en un vibrohincador?
Los modelos Resonancia Libre (RF) arrancan y se detienen sin pasar por la frecuencia de resonancia del suelo, eliminando las vibraciones dañinas al entorno. Al evaluar esta alternativa, describan las estructuras cercanas y las restricciones de vibración relevantes para la obra. Esta característica corresponde a los modelos RF y no debe atribuirse a otras configuraciones ni tomarse como una descripción general de todos los equipos vibratorios.
¿Un vibrohincador para excavadora es compatible con cualquier excavadora?
No. La compatibilidad debe evaluarse para la combinación específica de vibrohincador y excavadora, no deducirse únicamente de la marca. Para facilitar la revisión, tengan a la mano la marca, el modelo y la capacidad de la maquinaria, además de la aplicación prevista. Estos datos permiten valorar la correspondencia del equipo con la excavadora disponible, sin asumir que una configuración funciona con cualquier máquina.
¿Cuándo conviene evaluar un martillo de impacto hidráulico en lugar de un vibrohincador?
Evalúen esta alternativa cuando las necesidades de instalación del pilote y la secuencia de trabajo hagan pertinente un método de impacto. La decisión debe considerar los requerimientos del proyecto y la información geotécnica disponible, sin asumir que una tecnología siempre sustituye a la otra. Describan el elemento por instalar y el objetivo de la maniobra para comparar opciones según la aplicación, no con base en una regla universal.
¿El martillo vibratorio eléctrico requiere un Power Pack Hidráulico?
No. La serie DZ funciona con motor eléctrico y elimina el Power Pack Hidráulico. Para evaluar esta configuración, consideren la alimentación eléctrica requerida por la obra y si el equipo corresponde a la aplicación de hincado. Esta característica de la serie DZ es distinta de la configuración de los equipos hidráulicos, que se evalúa según sus propios requerimientos.
¿Anteng ofrece soporte técnico para proyectos en México?
Sí. Anteng brinda soporte técnico local, servicio posventa y refacciones originales. Para orientar la asesoría hacia la selección del equipo, preparen los antecedentes del proyecto y describan las condiciones que pueden afectar la maniobra. Esta información permite enfocar la evaluación en el suelo, el elemento y la configuración prevista, sin depender de comparaciones generales ni de resultados observados en obras con condiciones distintas.
