En la ingeniería de infraestructura hidráulica en México, el suelo saturado no representa un obstáculo insuperable, sino una variable técnica que debe gestionarse mediante la frecuencia vibratoria precisa. Muchos directores de proyecto enfrentan retrasos críticos al utilizar martillos de impacto lentos en terrenos granulares, lo que no solo eleva los costos operativos, sino que compromete la integridad de las tablestacas de acero por vibraciones descontroladas. Usted comprende que, en obras portuarias o canales, cada minuto de inactividad impacta directamente en la rentabilidad y el cumplimiento de los cronogramas de obra.
Esta guía técnica le proporcionará los criterios fundamentales para seleccionar y operar vibrohincadores para proyectos hidráulicos de alta tecnología. El objetivo es optimizar el hincado en entornos complejos, garantizando el cumplimiento de normativas vigentes como la N·PRY·CAR·8·02·001/24 de la SICT. A continuación, analizaremos cómo la implementación de equipos de frecuencia variable y el soporte técnico especializado permiten reducir los tiempos de ejecución y asegurar la estabilidad estructural en las cimentaciones profundas más exigentes del país.
Puntos Clave
- Comprenda el funcionamiento técnico basado en masas excéntricas para reducir la fricción del suelo y facilitar el hincado de elementos estructurales.
- Descubra cómo optimizar los tiempos de ejecución mediante la versatilidad de equipos capaces de hincar y extraer pilotes con una sola unidad operativa.
- Identifique los criterios esenciales de suelo y momento estático para seleccionar los vibrohincadores para proyectos hidráulicos más eficientes según las necesidades de carga.
- Aprenda protocolos de mantenimiento preventivo diseñados específicamente para proteger los sistemas hidráulicos en ambientes marinos y altamente corrosivos.
- Conozca el respaldo tecnológico de Anteng México, integrando soluciones industriales con más de 90 patentes internacionales para la cimentación profunda.

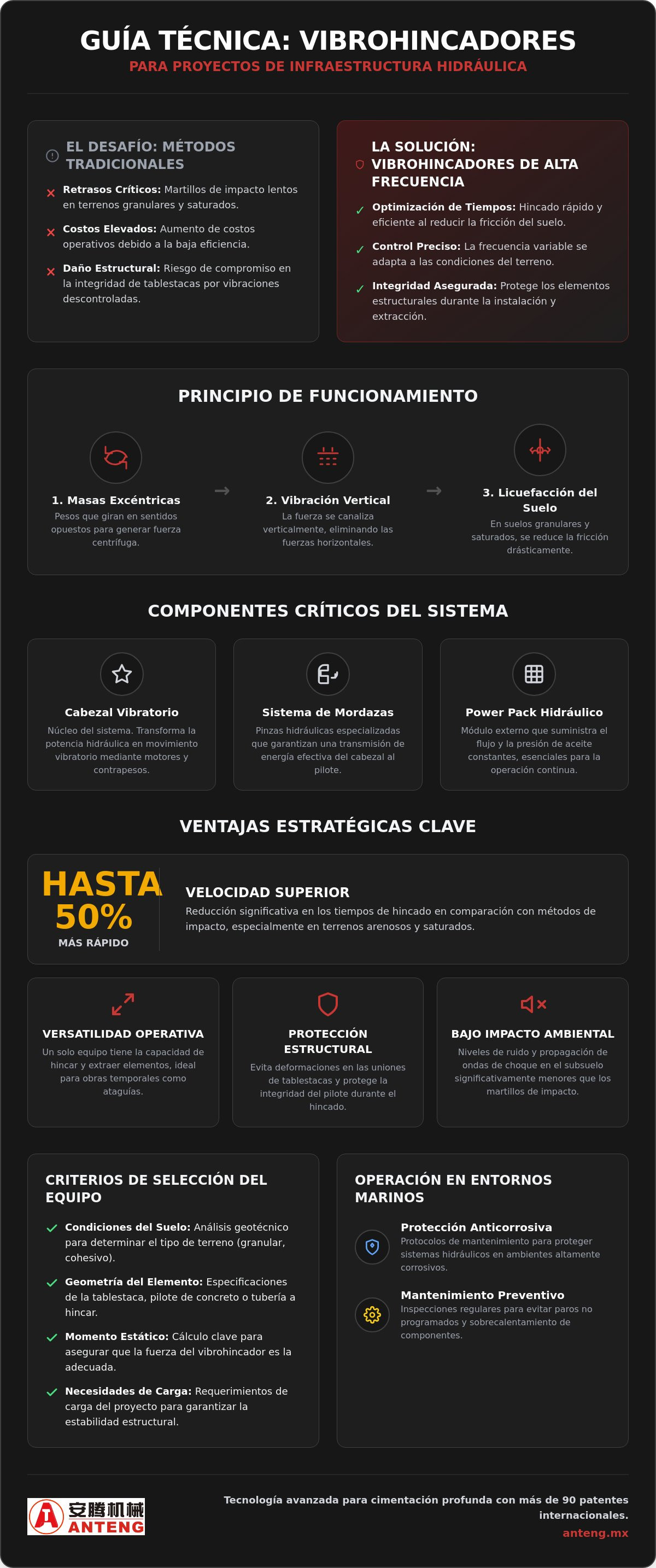

¿Qué son los vibrohincadores para proyectos hidráulicos y cómo funcionan?
Los vibrohincadores para proyectos hidráulicos son sistemas de cimentación de alta ingeniería diseñados para la instalación y extracción de elementos estructurales mediante la aplicación de energía cinética. A diferencia de los métodos de percusión tradicionales, estos equipos emplean masas excéntricas que giran en sentidos opuestos para generar una vibración vertical constante. Esta fuerza se transmite directamente al pilote o la tablestaca, permitiendo que el elemento penetre en el terreno con una resistencia mínima. Su implementación es fundamental en la construcción de muelles, presas y muros de contención en canales donde la precisión operativa es innegociable.
El principio operativo de un Vibratory pile driver se basa en la alteración de la estructura del suelo. Al aplicar una frecuencia específica, se reduce drásticamente el coeficiente de fricción entre el suelo y el fuste del elemento a hincar. En México, donde gran parte de la infraestructura portuaria se asienta sobre terrenos granulares y saturados, esta tecnología permite alcanzar profundidades de diseño en tiempos que los martillos de impacto difícilmente podrían igualar.
Componentes críticos: Del cabezal al sistema de mordazas
La eficiencia de estos equipos depende de una integración mecánica precisa. El cabezal vibratorio es el núcleo del sistema; aloja los motores hidráulicos y los contrapesos que transforman la potencia hidráulica en movimiento vibratorio. Para asegurar una transmisión de energía efectiva, se utilizan sistemas de mordazas hidráulicas especializadas. Estas pinzas deben seleccionarse cuidadosamente según la geometría del elemento, existiendo configuraciones específicas para tablestacas de acero, tuberías de gran diámetro o pilotes de concreto.
Un componente que suele subestimarse es el Power Pack Hidráulico. Este módulo externo suministra el flujo y la presión constantes necesarios para mantener la frecuencia operativa del martillo. Sin un suministro de potencia estable, el equipo pierde capacidad de penetración al enfrentar estratos de mayor densidad, lo que puede derivar en un sobrecalentamiento de los componentes y paros técnicos no programados.
La física del hincado en entornos acuáticos
En proyectos cerca de cuerpos de agua o con niveles freáticos elevados, la física del suelo juega a favor de la vibración. Al operar vibrohincadores para proyectos hidráulicos, se induce una licuefacción momentánea en el suelo granular saturado. Bajo este estado, las partículas de arena o grava se reorganizan rápidamente, permitiendo que el pilote descienda de forma fluida. Esta reducción de la resistencia de fuste no solo acelera el proceso, sino que protege la integridad estructural de las tablestacas, evitando deformaciones en las pestañas de unión.
Además de la eficiencia técnica, el hincado por vibración ofrece ventajas ambientales críticas. El nivel de ruido y la propagación de ondas de choque en el subsuelo son significativamente menores en comparación con los martillos de impacto. Esto es particularmente relevante en la protección de riberas y obras urbanas, donde minimizar la perturbación del entorno es una exigencia normativa y social cada vez más estricta en el mercado mexicano.
Ventajas estratégicas del uso de martillos vibratorios en obras hidráulicas
La implementación de vibrohincadores para proyectos hidráulicos ofrece una ventaja competitiva basada en la gestión avanzada de la física de suelos saturados. En terrenos arenosos, predominantes en las costas de México, estos equipos logran una reducción de hasta el 50% en los tiempos de hincado en comparación con los métodos tradicionales de impacto. Esta eficiencia se debe a la licuefacción inducida, que permite que el elemento descienda por peso propio y vibración, eliminando la resistencia excesiva del fuste de manera inmediata.
La versatilidad operativa es otro factor determinante para la rentabilidad de la obra. Un solo equipo tiene la capacidad técnica de realizar tanto el hincado como la extracción de elementos estructurales sin necesidad de ajustes complejos. Esta función dual es vital para la recuperación de materiales en obras temporales, como ataguías o desvíos de cauces. Al dominar los principios de cimentaciones profundas, los responsables de proyecto pueden planificar ciclos de trabajo más ágiles, reduciendo el costo por metro lineal instalado. Para asegurar esta eficiencia, es fundamental contar con un martillo vibratorio hidráulico que garantice estabilidad en la frecuencia de golpeo.
La precisión milimétrica en la verticalidad es indispensable para garantizar la estanqueidad de los muros de tablestacas en muelles y canales. A diferencia del impacto, que puede desviar el pilote al encontrar pequeñas obstrucciones, la vibración mantiene una trayectoria más controlada. Además, el bajo impacto ambiental se ha convertido en una exigencia normativa. La menor contaminación auditiva y la ausencia de ondas de choque violentas permiten operar en zonas urbanas o cerca de áreas naturales protegidas sin comprometer la integridad de estructuras existentes o la fauna local.
Hincado y extracción de tablestacas en muelles
En la construcción de infraestructura portuaria, el uso de vibrohincadores facilita la creación de celdas de tablestacas de alta resistencia. La extracción limpia es una ventaja estratégica, pues permite reutilizar las piezas de acero en distintas fases del proyecto, optimizando el presupuesto total de materiales. Esta tecnología es esencial en procesos de dragado y contención, donde la velocidad de instalación previene el colapso de taludes sumergidos y asegura la continuidad operativa del puerto.
Compatibilidad con maquinaria base: Excavadoras y grúas
La adaptabilidad técnica permite que los vibrohincadores para proyectos hidráulicos se integren a diversas plataformas. Los modelos diseñados para excavadora son ideales para sitios con restricciones de espacio, como canales estrechos o zonas de ribera con acceso limitado. En contraste, los equipos colgantes operados por grúa se reservan para proyectos de gran escala y profundidad. Es crucial verificar que el Power Pack o la maquinaria base suministren el flujo y la presión hidráulica requeridos para evitar caídas de rendimiento en estratos de alta resistencia.
Criterios de selección: ¿Cómo elegir el vibrohincador adecuado?
La selección técnica de vibrohincadores para proyectos hidráulicos no debe basarse únicamente en la potencia bruta, sino en la compatibilidad entre el momento estático del equipo y la resistencia dinámica del subsuelo. Un cálculo erróneo puede derivar en un rechazo prematuro del pilote o en un consumo excesivo de combustible por parte del Power Pack. En proyectos portuarios mexicanos, el primer paso es el análisis granulométrico; mientras que las arenas saturadas responden óptimamente a frecuencias estándar, las arcillas blandas o suelos limosos requieren una gestión de frecuencia más precisa para romper la cohesión del material.
Para garantizar la seguridad operativa, es fundamental consultar referencias técnicas de autoridad como la Guía de Buenas Prácticas para la Ejecución de Obras Marítimas. Este documento subraya la importancia de controlar las amplitudes de vibración para no comprometer la estabilidad de los muelles existentes. Asimismo, se debe evaluar la capacidad de carga de la maquinaria base, ya sea una grúa o una excavadora, asegurando que el peso total del martillo y el elemento a hincar no exceda el 80% de la capacidad nominal del equipo de izaje en su radio de operación.
Equipos de frecuencia variable vs. frecuencia fija
En entornos urbanos o muelles con infraestructura sensible, la tecnología de frecuencia variable, conocida como "Resonance Free", es indispensable. Estos equipos permiten que las masas excéntricas se ajusten para que el martillo alcance su velocidad operativa antes de generar vibración. Esto evita pasar por la frecuencia de resonancia del suelo durante el arranque y el frenado, protegiendo los cimientos de edificios aledaños. Por otro lado, los equipos de frecuencia fija siguen siendo la opción más rentable en proyectos de campo abierto o presas alejadas de zonas habitadas, donde la restricción de vibraciones es menor.
Selección de mordazas según el perfil del material
La eficiencia en la transmisión de energía depende directamente del sistema de agarre. Para tablestacas de acero individuales, una mordaza simple con fuerza de cierre hidráulico superior al peso del elemento es suficiente. Sin embargo, cuando se trabaja con tuberías de gran diámetro o camisas metálicas, es necesario implementar mordazas dobles montadas sobre una viga de extensión. Este sistema distribuye la fuerza de manera uniforme, evitando deformaciones en la corona del tubo. Contar con vibrohincadores para proyectos hidráulicos que permitan el intercambio rápido de accesorios para perfiles IPN o pilotes de madera garantiza una mayor versatilidad en el frente de obra.
Mantenimiento y operación en proyectos hidráulicos y marinos
El rigor operativo de los vibrohincadores para proyectos hidráulicos exige un protocolo de mantenimiento preventivo estricto, especialmente cuando se trabaja en contacto directo con agua salina o suelos altamente saturados. La corrosión y el desgaste por fricción son factores que pueden reducir drásticamente la vida útil del equipo si no se gestionan con precisión técnica. Una inspección diaria de los puntos de conexión hidráulica y la integridad de las mangueras es el primer paso para evitar fugas que contaminen el entorno acuático y provoquen caídas de presión críticas en el sistema.
Durante jornadas de trabajo intensivo en puertos mexicanos, la gestión de la temperatura del aceite hidráulico resulta vital. El sobrecalentamiento degrada las propiedades lubricantes del fluido, lo que afecta directamente el rendimiento del cabezal vibratorio. Es imperativo que el operador monitoree los indicadores del Power Pack Hidráulico y verifique que los sistemas de enfriamiento funcionen sin obstrucciones. Del mismo modo, la lubricación de las masas excéntricas debe realizarse siguiendo los intervalos especificados por el fabricante para asegurar que la generación de frecuencia sea constante y eficiente.
Los elastómeros de suspensión, encargados de aislar la vibración de la maquinaria base, requieren una revisión visual periódica. Cualquier signo de agrietamiento o pérdida de elasticidad indica que es necesario un reemplazo inmediato para proteger el brazo de la excavadora o el cable de la grúa. Si busca optimizar la durabilidad de sus activos, le recomendamos consultar nuestro catálogo de martillo vibratorio hidráulico para conocer las especificaciones de mantenimiento de cada modelo y asegurar su inversión.
Protección contra la corrosión en obras portuarias
El contacto con agua de mar acelera la oxidación de los componentes metálicos y el endurecimiento de los sellos. Al finalizar cada jornada, es fundamental realizar una limpieza profunda con agua dulce para eliminar depósitos de sal en el cabezal y las mordazas. El uso de lubricantes biodegradables y resistentes al agua no solo cumple con las normativas ambientales en zonas costeras, sino que garantiza una protección superior en las partes móviles. El almacenamiento de mangueras y conexiones rápidas en áreas protegidas de la humedad directa previene fallas prematuras por corrosión galvánica.
Diagnóstico de fallas comunes en campo
La identificación temprana de anomalías evita reparaciones costosas y retrasos en el cronograma. Una pérdida de presión en el Power Pack suele estar vinculada a filtros saturados o fallas en la bomba principal. Por otro lado, las vibraciones irregulares o ruidos metálicos inusuales en el cabezal suelen ser síntomas de desgaste en los rodamientos de las masas excéntricas. El uso de refacciones originales es la única garantía para mantener los estándares de ingeniería de los vibrohincadores para proyectos hidráulicos y evitar paros no programados que comprometan la rentabilidad del proyecto.
Soluciones de Anteng México: Tecnología avanzada para cimentación
Anteng México se consolida como el referente técnico en el mercado nacional, respaldado por la trayectoria de Zhejiang Anteng Machinery Co., Ltd. y su sólido portafolio de más de 90 patentes internacionales. Esta base tecnológica permite ofrecer soluciones de alta precisión para la cimentación profunda, asegurando que cada proyecto cuente con el equipo exacto para las condiciones del suelo mexicano. Nuestra oferta especializada abarca desde el versátil Vibratorio para Excavadora hasta el robusto Martillo de Impacto Hidráulico, cubriendo todo el espectro de necesidades en obras portuarias, canales y presas.
La gestión logística en proyectos hidráulicos a menudo presenta desafíos críticos por el espacio limitado en barcazas o plataformas flotantes. En respuesta a esta necesidad, el diseño de nuestro Power Pack Hidráulico prioriza una configuración compacta y eficiente. Estos módulos están optimizados para operar en entornos con restricciones de acceso, garantizando un suministro constante de energía hacia los vibrohincadores para proyectos hidráulicos sin comprometer la movilidad en el sitio de obra. Contar con soporte técnico local y un inventario permanente de refacciones originales en México elimina la incertidumbre de los paros técnicos prolongados.
Venta y renta de vibrohincadores en México
Entendemos que la dinámica de la construcción pesada requiere esquemas de adquisición adaptables a la realidad financiera de cada obra. Por ello, facilitamos opciones de venta y renta que permiten a contratistas y grandes constructoras acceder a tecnología de vanguardia según la duración específica de sus contratos. Nuestra asesoría técnica no se limita a la entrega del equipo; colaboramos activamente en la configuración óptima de los Accesorios para Excavadora y la selección del martillo vibratorio hidráulico que mejor responda al cálculo de carga y momento estático requerido por la ingeniería del proyecto.
Por qué Anteng es el aliado estratégico en proyectos hidráulicos
La solidez de nuestra marca radica en un compromiso absoluto con la excelencia operativa y el cumplimiento de estándares internacionales, avalado por certificaciones ISO de manufactura. Nos enfocamos en entregar equipos que maximicen la eficiencia energética, reduciendo significativamente los costos operativos por cada metro lineal hincado. Más que un proveedor de maquinaria, Anteng México actúa como un facilitador de soluciones integrales, brindando el respaldo técnico y la experiencia global necesaria para asegurar el éxito de la infraestructura hidráulica y marina en todo el territorio nacional.
Optimice su Infraestructura Hidráulica con Tecnología de Vanguardia
La ejecución exitosa de obras marinas y canales depende de la precisión técnica y la selección correcta de maquinaria. Al integrar vibrohincadores para proyectos hidráulicos, su empresa garantiza velocidad operativa y protege la integridad de los elementos estructurales mediante la gestión avanzada de frecuencias. Priorizar el mantenimiento preventivo en ambientes corrosivos y elegir equipos basados en el análisis del suelo son los pasos definitivos para asegurar la rentabilidad de su inversión.
Anteng México actúa como su aliado estratégico, aportando más de 10 años de experiencia y la seguridad de equipos con certificación ISO y 92 patentes internacionales. Ponemos a su disposición soporte técnico especializado en todo México para respaldar sus proyectos de infraestructura pesada desde la fase de planificación hasta la ejecución final. El éxito de su cimentación comienza con la elección de tecnología confiable y asesoría experta.
Consulte nuestro catálogo de vibrohincadores y solicite asesoría técnica aquí
Preguntas Frecuentes sobre Cimentación Hidráulica
¿Cuál es la diferencia entre un vibrohincador y un martillo de impacto?
La diferencia principal radica en el método de transferencia de energía al suelo. Mientras el vibrohincador utiliza vibraciones de alta frecuencia para inducir la licuefacción del terreno y reducir la fricción, el martillo de impacto emplea fuerza percusiva bruta. El sistema vibratorio es significativamente más rápido en suelos granulares y saturados, mientras que el impacto se reserva para alcanzar el rechazo en estratos rocosos o arcillas muy firmes.
¿Se pueden usar vibrohincadores en suelos arcillosos?
Sí, es posible utilizarlos en arcillas blandas o limos, aunque su eficiencia disminuye en comparación con los suelos arenosos. En estos casos, se recomienda emplear equipos de alta frecuencia que puedan romper la cohesión del material. Si la arcilla presenta una consistencia muy dura, el vibrohincador puede realizar el hincado inicial, pero podría requerirse un martillo de impacto para alcanzar la cota de desplante final.
¿Qué potencia de excavadora se necesita para un vibrohincador mediano?
Generalmente, un equipo de rango medio requiere una excavadora de entre 20 y 35 toneladas métricas. Más allá del peso, el factor crítico es la capacidad del sistema hidráulico de la máquina base. Es necesario verificar que el flujo de aceite en litros por minuto y la presión operativa coincidan con los requerimientos técnicos del martillo para evitar pérdidas de potencia durante el hincado.
¿Qué es la tecnología 'Resonance Free' y cuándo es obligatoria?
La tecnología 'Resonance Free' permite ajustar el momento excéntrico de forma variable para evitar las vibraciones de baja frecuencia durante el encendido y apagado del equipo. Su uso es obligatorio en zonas urbanas densas, cerca de hospitales o en muelles con infraestructura sensible cuya integridad podría verse comprometida por la resonancia del suelo. Estos equipos garantizan una operación quirúrgica sin afectar el entorno.
¿Cómo influye el nivel freático en la eficiencia del hincado por vibración?
Un nivel freático elevado incrementa notablemente la eficiencia operativa. El agua actúa como un facilitador en el proceso de licuefacción de los suelos granulares, permitiendo que los vibrohincadores para proyectos hidráulicos instalen pilotes y tablestacas con una resistencia de fuste mínima. En terrenos secos, la fricción es mayor, lo que exige una mayor potencia y tiempo de exposición vibratoria para lograr la penetración.
¿Es posible hincar pilotes bajo el agua con equipos Anteng?
Sí, nuestros equipos pueden configurarse con kits de sellado especiales para operaciones sumergidas. Esta capacidad es fundamental en la construcción de bases para puentes o reparaciones de infraestructura portuaria profunda. Los motores hidráulicos y los sistemas de mordazas están diseñados para resistir la presión hidrostática y prevenir la entrada de agua salina o dulce al circuito interno del martillo.
¿Qué mantenimiento preventivo requiere un Power Pack hidráulico?
El mantenimiento esencial incluye el cambio periódico de filtros y aceite hidráulico, así como la limpieza del sistema de enfriamiento. Es vital monitorear la presencia de partículas metálicas en el fluido, ya que esto indica desgaste prematuro en la bomba o los motores. Un Power Pack bien mantenido asegura que los vibrohincadores para proyectos hidráulicos reciban un flujo constante y libre de contaminantes durante toda la jornada.
¿Cómo seleccionar la mordaza adecuada para tablestacas de acero?
La selección depende del perfil geométrico de la tablestaca y de su peso específico. Para perfiles en U o Z, se utilizan mordazas simples con insertos de acero endurecido que garantizan un agarre antideslizante. La fuerza de sujeción hidráulica debe ser siempre superior a la fuerza centrífuga generada por el martillo para evitar que el elemento se desprenda o se dañe la pestaña de conexión durante la vibración.
