La cimentación más profunda no siempre es la más adecuada: la elección depende de lo que revele el estudio geotécnico y de cómo deban transmitirse las cargas. Se considera profunda cuando su apoyo se encuentra a más de 3 metros bajo el suelo; una comparativa de métodos de cimentación profunda debe evaluar el tipo de terreno, la capacidad de carga y el mecanismo de transferencia.
Es normal que la decisión no sea evidente: dos alternativas pueden responder de manera distinta ante suelos blandos, estratos variables o restricciones de vibración. La carga de la estructura es solo una parte del análisis. También importan la estratigrafía, el nivel freático, el acceso y los asentamientos previstos.

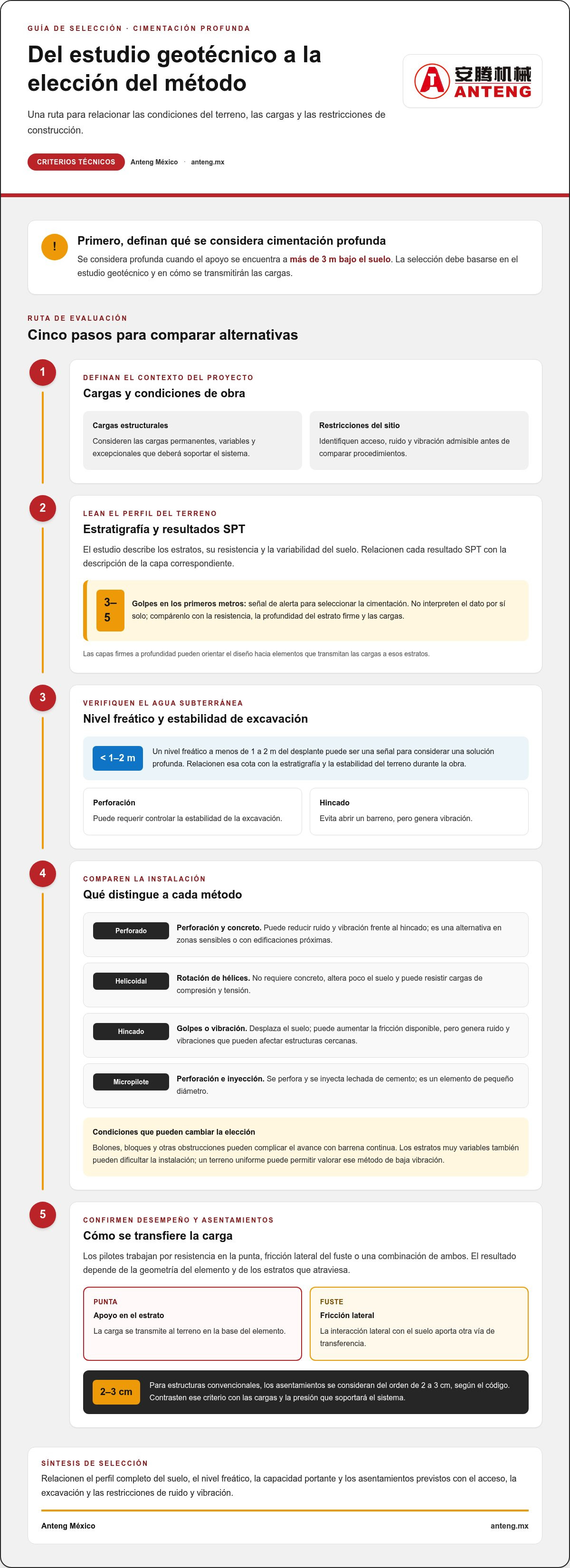

En esta guía conocerán qué distingue a las cimentaciones profundas y cómo interpretar los datos geotécnicos para comparar pilotes hincados, perforados, micropilotes y helicoidales. Revisaremos las ventajas y limitaciones de cada método y los criterios para orientar la selección según el suelo y las exigencias del proyecto.
Puntos clave
- Distingue pilotes hincados, perforados, micropilotes y helicoidales por su forma de instalación y transferencia de carga.
- Usa la estratigrafía, el nivel freático y los resultados SPT para identificar qué condiciones del suelo condicionan la selección.
- Compara la resistencia por punta y por fricción lateral, además de considerar asentamientos y cargas de la estructura.
- Relaciona las restricciones de ruido, vibración, acceso y presencia de roca con el método que mejor se adapte al sitio.
¿Qué son las cimentaciones profundas?
Una cimentación profunda transmite las cargas estructurales a estratos resistentes mediante elementos que trabajan por apoyo en la punta, fricción lateral o ambos mecanismos. Para elegir un método, hay que comparar las condiciones del terreno, el acceso, el ruido y el procedimiento de instalación.
En México, el diseño debe basarse en el estudio geotécnico y considerar los reglamentos y criterios técnicos aplicables a la ubicación y al tipo de obra. La revisión integra las condiciones del terreno, las cargas estructurales y el procedimiento constructivo previsto.

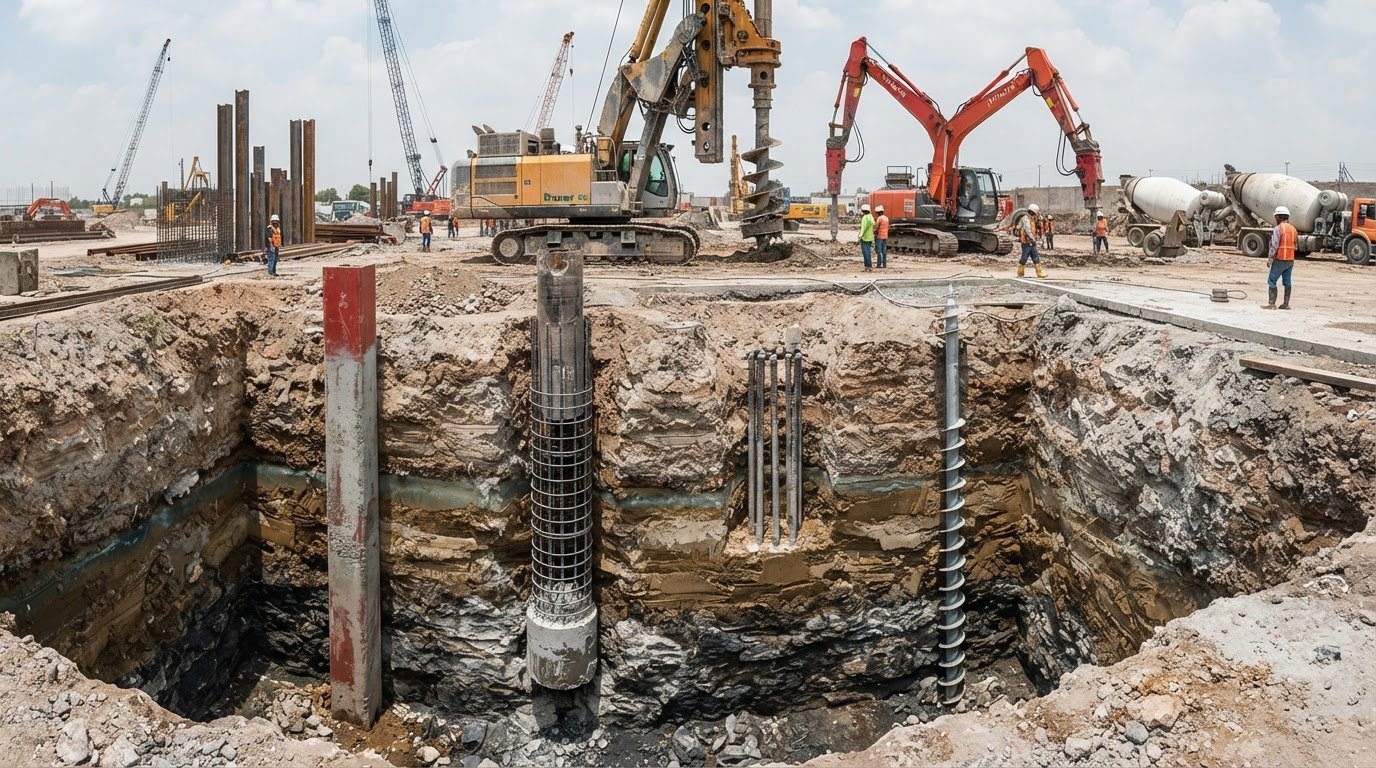

Entre los métodos habituales están los pilotes hincados de acero, concreto o madera; los pilotes perforados y colados en el sitio; los micropilotes, y los pilotes helicoidales. Los hincados se introducen con una maza o mediante vibración; los perforados se construyen dentro de una excavación y los helicoidales avanzan por rotación.
Pilotes perforados en roca
El procedimiento consiste en perforar el terreno hasta la profundidad de diseño y llenar el barreno con concreto, con refuerzo si lo requiere el diseño. Frente al hincado, puede reducir el ruido y la vibración, por lo que es una alternativa en zonas sensibles o con edificaciones próximas. En roca, la perforación, la estabilidad de la excavación y la verificación del subsuelo condicionan la ejecución.
Pilotes helicoidales
Estos pilotes constan de un eje de acero con placas helicoidales y se instalan girándolos dentro del terreno. Pueden resistir cargas de compresión y tensión, no requieren concreto y alteran poco el suelo. A diferencia de los pilotes perforados, no se construye un elemento mediante colado; su desempeño depende de la interacción entre las hélices y el suelo identificado.
En los pilotes hincados, el desplazamiento del suelo puede aumentar la fricción disponible, aunque los golpes y las vibraciones generan ruido y pueden afectar estructuras cercanas. En todos los tipos, la carga se transmite al terreno por apoyo en la punta, fricción del fuste o una combinación de ambos.
Según el método, la instalación requiere equipo de perforación o de hincado. La secuencia puede incluir perforar, colocar el refuerzo y verter concreto; en micropilotes, perforar e inyectar lechada de cemento; y en elementos hincados, introducirlos con maza o vibración.
| Método | Instalación | Criterio distintivo |
|---|---|---|
| Pilote perforado | Perforación y concreto | Menor ruido y vibración |
| Pilote helicoidal | Rotación de hélices | Sin concreto |
| Pilote hincado | Golpes o vibración | Desplaza el suelo |
| Micropilote | Perforación e inyección | Pequeño diámetro |
La selección debe considerar la estratigrafía, la capacidad portante requerida y las restricciones de ruido, vibración y acceso.
Criterios de selección según el estudio de mecánica de suelos
El estudio geotécnico orienta la elección al describir los estratos, su resistencia, el nivel freático y la variabilidad del terreno. Para comparar métodos, relacionen estos hallazgos con las cargas y las restricciones de construcción.
Selección según el tipo de suelo
En suelos con bolones, bloques u otras obstrucciones, los pilotes con barrena continua pueden ser menos adecuados, porque los obstáculos complican el avance. Los estratos muy variables también pueden dificultar la instalación. En cambio, en un terreno uniforme puede valorarse este método de baja vibración; la presencia de capas firmes a profundidad puede orientar el diseño hacia elementos que transfieran las cargas a esos estratos.
Revisen los conteos SPT junto con la descripción de cada capa: entre 3 y 5 golpes en los primeros metros son una señal de alerta para seleccionar la cimentación. No interpreten ese resultado aislado; vincúlenlo con la resistencia, la profundidad del estrato firme y las cargas de la estructura, como las de un puente.
Selección según el nivel freático
La posición del agua modifica las condiciones de excavación y la elección del procedimiento. Un nivel freático a menos de 1 a 2 m del desplante puede ser una señal para considerar una solución profunda. El informe debe relacionar esa cota con la estratigrafía y con la estabilidad del terreno durante la construcción.
Al comparar alternativas, consideren cómo se ejecuta cada método en las condiciones del proyecto. La perforación puede exigir controlar la estabilidad de la excavación; el hincado evita abrir un barreno, pero genera vibración. La opción adecuada depende de la interacción entre el agua, el suelo y el procedimiento constructivo.
La selección también debe limitar los asentamientos: para estructuras convencionales, se consideran del orden de 2 a 3 cm, según el código. El informe permite contrastar ese criterio con las cargas permanentes, variables y excepcionales, además de la presión que soportará el sistema.
- Identifiquen capas débiles, firmes y variables.
- Relacionen los resultados SPT con el perfil completo.
- Comparen acceso, excavación, diámetro requerido y vibración admisible.
Capacidad de carga y transferencia al suelo
Una comparativa de métodos de cimentación profunda analiza cuánta carga transmite cada elemento y cómo limita los asentamientos. Los pilotes pueden trabajar por resistencia en la punta, fricción lateral del fuste o ambos mecanismos; el resultado depende de su geometría y de los estratos que atraviesan.
En arcillas saturadas, la resistencia unitaria por punta se estima como nueve veces la cohesión no drenada. Por ejemplo, un pilote de 0,4 m de diámetro y 10 m de longitud, apoyado en un estrato con cohesión no drenada de 100 kPa, desarrolla aproximadamente 113 kN por punta. La fricción lateral aporta otra vía de transferencia.
Un ejemplo con coeficiente alfa de 0,7 y cohesión no drenada promedio de 30 kPa produce 21 kPa de resistencia unitaria por fricción del fuste. Para un pilote de 0,4 m de diámetro y 10 m de longitud, la carga admisible aproximada es 150 kN. Estos valores ilustran cálculos distintos, no una capacidad universal aplicable a cualquier terreno.
Los pilotes hincados desplazan y comprimen el suelo, lo que puede aumentar la fricción disponible. Los perforados transmiten cargas mediante el contacto del fuste y la punta, con dimensiones definidas según el terreno y la demanda estructural. Las pilas empotradas en roca también requieren evaluar el apoyo y la profundidad de empotramiento; algunas guías relacionan esta profundidad con 1,5 veces el diámetro, según el código local, la geología y el diseño.
- Resistencia: contrasten punta y fuste según los estratos.
- Asentamiento: revisen deformaciones y posibles diferencias entre apoyos.
- Estabilidad: relacionen carga estructural, refuerzo y respuesta del terreno.
En el diseño de cimentaciones, la capacidad admisible se compara con las cargas de diseño y los asentamientos previstos. Un elemento pequeño no es necesariamente una solución adecuada: también importan la longitud, el diámetro, la conexión estructural y el estrato al que transfiere la carga.
Estudio geotécnico y selección de cimentaciones
El estudio geotécnico integra estratigrafía, resistencia, asentamientos y cargas para comparar alternativas. La elección puede ser superficial o profunda, según la relación entre desplante, ancho de base y comportamiento esperado.
La convención más habitual clasifica como superficial una cimentación cuando D/B ≤ 1. Si las zapatas aisladas pueden transmitir cargas concentradas sin asentamientos variables previstos, pueden ser adecuadas. Para estratos desiguales y asientos irregulares, una losa reparte las cargas sobre una superficie mayor.
En suelos cohesivos, el asentamiento suele gobernar el diseño de zapatas antes que la capacidad portante. Por ejemplo, una capa de arcilla blanda de 6 m sobre un estrato firme puede llevar a evaluar pilotes que atraviesen el suelo débil y transfieran cargas hacia abajo. Los pilotes también ayudan a controlar asentamientos diferenciales.
El tipo de estructura también influye en la selección. Las pilas perforadas se utilizan en cimentaciones de alta capacidad, puentes y estructuras con cargas laterales elevadas. Su diseño debe considerar la perforación, la estabilidad del hueco y la verificación del subsuelo. Los micropilotes, por su parte, pueden resolver recalces y trabajos en accesos restringidos, incluso junto a estructuras existentes.
Para comparar alternativas, contrasten los resultados del estudio con las cargas permanentes, variables y excepcionales. Después, valoren la capacidad portante, los asentamientos previstos, el acceso y la sensibilidad a las vibraciones. Los pilotes con barrena continua pueden ser una opción de baja vibración en suelos adecuados, pero resultan menos convenientes ante bolones, bloques u otras obstrucciones.
- Relacionen cada estrato con el mecanismo de apoyo previsto.
- Comparen zapatas, losas y pilotes según carga y asentamiento.
- Incluyan acceso, perforación y vibraciones en la decisión constructiva.
Si el análisis selecciona pilotes hincados, revisen equipos para hincado de pilotes como parte de la planificación constructiva.
Anteng México: Martillo Vibratorio Hidráulico
Anteng México ofrece el Martillo Vibratorio Hidráulico para proyectos cuyo diseño contempla hincar pilotes o tablestacas. El equipo genera vibración vertical para facilitar la penetración del elemento. Su selección debe corresponder al método definido a partir del estudio geotécnico y las condiciones del sitio.
Cuando el proyecto requiere hincado por percusión, el Martillo de Impacto Hidráulico es otra opción de equipo. El Power Pack Hidráulico suministra potencia hidráulica a martillos y vibrohincadores. Estas alternativas permiten elegir la maquinaria de acuerdo con el procedimiento previsto, sin confundir el suministro del equipo con la ejecución de la cimentación.
Al evaluar el equipo de hincado, consideren el tipo de pilote, las condiciones del terreno y las restricciones de vibración identificadas para la obra. Para recibir asesoría sobre los equipos de pilotaje de Anteng México, contacten a la empresa o visiten anteng.mx.
Convierte el diseño geotécnico en un plan de hincado
El siguiente paso es incorporar los criterios del proyecto a la planificación de la instalación. Definan qué elemento se colocará, qué método indica el diseño y cuáles son las condiciones de acceso al sitio. Esta relación ayuda a orientar la selección del equipo y coordinarlo con la secuencia de obra.
La comparativa de métodos de cimentación profunda también ayuda a precisar qué equipo de hincado requiere cada elemento y procedimiento. Anteng México ofrece el Martillo Vibratorio Hidráulico y el Vibratorio para Excavadora para trabajos de hincado por vibración; el Martillo de Impacto Hidráulico se utiliza en procedimientos por percusión.
Para conversar sobre estas alternativas de equipo aplicadas a su proyecto, contacten a Anteng México. Una planificación alineada con el diseño permite avanzar con claridad hacia la siguiente etapa de la obra.
Preguntas frecuentes sobre cimentaciones profundas
¿Cuál es la mejor opción para tu proyecto?
La opción adecuada es la que responde a las cargas, al perfil del terreno y a las restricciones del sitio. Para un puente con cargas laterales elevadas, pueden evaluarse pilas perforadas; si el acceso es estrecho y se requiere reforzar una estructura existente, pueden considerarse micropilotes. Antes de definir el sistema, comparen también el método constructivo y las condiciones de instalación.
¿Qué tipos de cimentaciones existen?
Las cimentaciones se clasifican en superficiales y profundas. Entre las superficiales están las zapatas aisladas, corridas o combinadas, las losas y los emparrillados, que suelen distribuir las cargas cerca de la superficie. Las profundas incluyen pilotes hincados, perforados, helicoidales y micropilotes, además de pilas perforadas. La diferencia práctica radica en dónde y mediante qué elemento se transmiten las cargas de la estructura al terreno.
¿Cuál es la diferencia entre pilotes hincados, pilotes perforados, pilas y micropilotes?
Los tipos de pilotes se distinguen principalmente por su instalación, sus dimensiones y su uso. Los hincados se introducen en el suelo; los perforados se forman dentro de una perforación. Las pilas perforadas se emplean en apoyos de alta capacidad, como puentes. Los micropilotes, de diámetro pequeño, son útiles para recalzar estructuras o trabajar con acceso restringido. Cada método modifica la secuencia constructiva y el equipo requerido.
¿Qué factores determinan la elección del método de cimentación profunda para un proyecto?
La elección depende de la estratigrafía, la resistencia del suelo, el nivel freático, las cargas y los asentamientos previstos. También influyen el acceso, las obstrucciones y la proximidad de estructuras sensibles al ruido o la vibración. En una obra con poco espacio, por ejemplo, el acceso puede pesar tanto como la capacidad portante al comparar métodos.
¿Qué riesgos y desventajas tienen los métodos de cimentación profunda, como ruido, vibración o daño a estructuras vecinas?
El hincado puede generar ruido y vibración, y el desplazamiento del suelo puede afectar las construcciones cercanas. La perforación, por su parte, exige controlar la estabilidad del hueco y verificar las condiciones encontradas durante la ejecución. Para reducir incertidumbres, integren la evaluación geotécnica con el monitoreo de la obra, especialmente cerca de edificaciones existentes o en terrenos variables.
¿Qué estudios geotécnicos y pruebas de carga se requieren para diseñar y verificar cimentaciones profundas?
El diseño requiere una evaluación geotécnica que caracterice los estratos, la resistencia del suelo y el nivel freático, además de un análisis de las cargas estructurales. La verificación puede incluir pruebas de carga, según el método y el diseño. En los micropilotes, la comprobación del diseño y los ensayos de carga tienen un papel relevante. Contrasten los resultados con el comportamiento observado durante la obra.
