El mercado global de la hidráulica proyecta superar los 62 mil millones de dólares para el año 2035, una cifra que evidencia la creciente complejidad y exigencia técnica de los proyectos de infraestructura moderna. Ustedes saben que en una obra de gran escala, la baja productividad en el hincado de pilotes no es solo un contratiempo; es un factor que eleva los costos operativos y pone en riesgo la rentabilidad del proyecto. Seleccionar un martillo vibratorio hidráulico genérico sin el respaldo técnico especializado suele derivar en un desgaste excesivo de la maquinaria y en tiempos de ejecución que superan lo presupuestado, afectando la competitividad de su empresa.
En este artículo, obtendrán una comprensión profunda sobre el funcionamiento, las aplicaciones y los criterios técnicos de selección para optimizar sus proyectos de cimentación en México. Analizaremos cómo la sintonía entre la frecuencia del equipo y la resistencia del suelo es la clave para maximizar el rendimiento operativo. Además, revisaremos las especificaciones necesarias para cumplir con normativas de seguridad como la NOM-006-STPS-2023, asegurando que cada maniobra de hincado de tablestacas sea tan segura como eficiente, protegiendo tanto su inversión como la integridad estructural de la obra.
Puntos Clave
- Comprenda cómo la tecnología de masas excéntricas reduce la fricción del suelo para acelerar los tiempos de hincado en proyectos de infraestructura.
- Aprenda a evaluar la frecuencia y la amplitud para seleccionar el martillo vibratorio hidráulico que mejor se adapte a su reporte de mecánica de suelos.
- Descubra los criterios técnicos para decidir entre equipos suspendidos por grúa o montados en excavadora según la profundidad y el peso del pilote.
- Explore las aplicaciones críticas en muros de contención y ataguías, asegurando la integridad estructural de las tablestacas durante todo el proceso.
- Conozca la importancia del soporte técnico especializado y el uso de refacciones originales en México para minimizar el desgaste de su maquinaria.

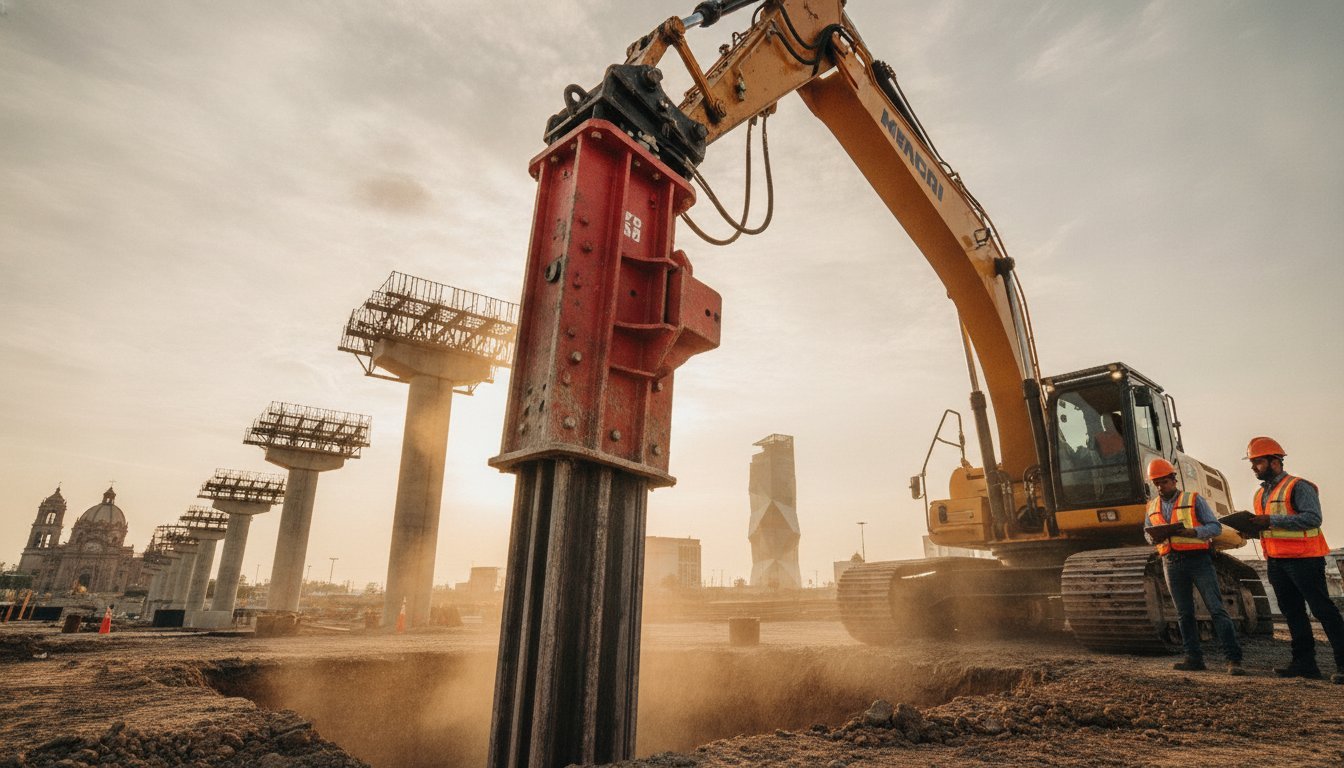

¿Qué es un martillo vibratorio hidráulico y cómo revoluciona la cimentación?
Un martillo vibratorio hidráulico es un equipo de ingeniería de precisión diseñado para la instalación y extracción de elementos de cimentación profunda mediante la aplicación de oscilaciones verticales de alta frecuencia. A diferencia de los martillos de impacto convencionales que utilizan la fuerza bruta de un golpe, este sistema emplea un mecanismo de masas excéntricas accionadas por potentes motores hidráulicos. Estas masas giran en sentidos opuestos dentro de una caja de engranajes sellada, cancelando las fuerzas horizontales y amplificando la energía vertical que se transmite directamente al pilote o tablestaca. Como fabricante con soporte local, en Anteng México integramos tecnología respaldada por 92 patentes para asegurar que esta transferencia de energía sea constante y eficiente en cada ciclo operativo.
La diferencia fundamental entre el hincado por vibración y el hincado por impacto radica en la interacción con el terreno. Mientras que el impacto puede deformar la cabeza del elemento y generar niveles de ruido excesivos, el martillo vibratorio hidráulico permite una penetración continua y controlada. Esta característica lo convierte en la opción preferida para la instalación de tablestacas de acero en entornos urbanos o proyectos de infraestructura hidráulica. La versatilidad del equipo permite que el mismo sistema que hinca un perfil pueda extraerlo con la misma facilidad, optimizando los tiempos de ejecución y reduciendo la necesidad de maquinaria adicional en el sitio de obra.
El principio de licuefacción del suelo
El éxito de esta tecnología se basa en un fenómeno físico conocido como licuefacción inducida por vibración. Al transmitir oscilaciones rápidas al suelo, la cohesión de las partículas del terreno se rompe de forma temporal. Esto reduce drásticamente la resistencia de fuste, permitiendo que el elemento se deslice hacia el estrato objetivo con una resistencia mínima. Ustedes notarán que el hincado se vuelve fluido, casi como si el suelo se comportara como un líquido pesado. Este proceso no solo acelera la producción, sino que protege la integridad estructural del pilote al eliminar los esfuerzos de compresión extremos que caracterizan al hincado por golpeo tradicional.
Componentes críticos de un sistema de hincado vibratorio
Para garantizar una operación segura y prolongar la vida útil de sus activos, es vital comprender la arquitectura del equipo. Los componentes principales incluyen:
- Caja de engranajes y masas excéntricas: El núcleo donde se genera el momento excéntrico necesario para la vibración.
- Sistema de sujeción (clamps): Mordazas hidráulicas de alta presión diseñadas para sujetar firmemente diferentes perfiles, desde tablestacas tipo U y Z hasta tubería de acero de gran diámetro.
- Aislador de vibraciones (supresor): Un componente crítico compuesto por elastómeros que evita que las vibraciones se transmitan hacia la pluma de la grúa o el brazo de la excavadora.
Contar con un supresor de alta eficiencia es indispensable para cumplir con estándares internacionales de mantenimiento preventivo. Un sistema de aislamiento deficiente puede causar daños estructurales severos en su maquinaria base, elevando los costos de reparación. Por ello, la ingeniería detrás de nuestros equipos prioriza la protección de su inversión mediante componentes de absorción de impacto de grado industrial.
Especificaciones técnicas clave: Frecuencia, amplitud y fuerza centrífuga
La selección de un martillo vibratorio hidráulico no debe basarse únicamente en la capacidad de carga de la grúa o excavadora. La eficiencia operativa real depende de la interacción precisa entre cuatro variables técnicas fundamentales: el momento excéntrico, la fuerza centrífuga, la frecuencia y la amplitud. Estos parámetros dictan si el equipo podrá vencer la resistencia de punta y la fricción lateral del suelo sin comprometer la integridad de la maquinaria base.
- Momento excéntrico: Es la medida del desequilibrio de las masas internas. Se define como el producto del peso de las masas excéntricas por la distancia desde su centro de gravedad al centro de rotación. Es el factor que determina cuánta energía potencial tiene el martillo.
- Fuerza centrífuga: Representa la potencia de hincado real. Es el resultado de multiplicar el momento excéntrico por la velocidad de rotación al cuadrado. A mayor fuerza centrífuga, mayor capacidad de penetración en estratos densos.
- Frecuencia de vibración (VPM): Medida en vibraciones por minuto, influye directamente en la velocidad de penetración. Las frecuencias altas son ideales para suelos granulares y arenas.
- Amplitud: Es el desplazamiento vertical total del pilote durante cada ciclo de vibración. Una amplitud adecuada es crítica para desplazar el suelo en terrenos cohesivos o arcillosos.
Si requieren asistencia técnica para interpretar su reporte de mecánica de suelos y elegir la configuración óptima, les invitamos a revisar nuestra gama de martillo vibratorio hidráulico diseñada para condiciones de terreno complejas.
Vibrohincadores de alta frecuencia vs. frecuencia estándar
En proyectos de infraestructura urbana, la gestión de las ondas de choque es prioritaria. Los equipos de alta frecuencia operan por encima de la frecuencia de resonancia natural de la mayoría de las estructuras aledañas, lo que minimiza el riesgo de daños por asentamiento. Según se detalla en el Manual de Vibración en la Construcción de Caltrans, el uso de martillos de frecuencia variable permite ajustar el momento excéntrico durante el arranque y el frenado. Esto evita el fenómeno de resonancia crítica que ocurre cuando el martillo pasa por frecuencias bajas, protegiendo así edificios históricos o servicios públicos enterrados.
El papel del Power Pack hidráulico
El rendimiento de un vibrohincador está ligado directamente a la calidad del flujo y la presión suministrados por el Power Pack Hidráulico. Este sistema no solo alimenta los motores del martillo, sino que gestiona el enfriamiento del aceite y el monitoreo de parámetros en tiempo real. Los sistemas de control inteligente actuales permiten optimizar el consumo de energía según la demanda del terreno. Expertos en ingeniería de cimentaciones señalan que la eficiencia energética de los Power Packs modernos permite reducir significativamente los costos operativos diarios en comparación con tecnologías de décadas anteriores, logrando un ciclo de hincado más limpio y rentable.
Martillos suspendidos por grúa vs. montados en excavadora: ¿Cuál elegir?
La elección entre un sistema suspendido por grúa y uno montado en el brazo de una excavadora define la logística, el presupuesto y el ritmo de avance de cualquier proyecto de infraestructura. No existe una solución universal; la decisión técnica debe fundamentarse en la profundidad del hincado, el peso total del elemento a hincar y las restricciones de espacio en el sitio de obra. Mientras que la potencia bruta es necesaria para ciertos estratos, la maniobrabilidad puede ser el factor determinante en zonas urbanas densas.
Un martillo vibratorio hidráulico configurado para grúa requiere un Power Pack independiente, lo que incrementa la capacidad de flujo hidráulico pero añade complejidad logística. Por el contrario, los equipos para excavadora aprovechan el sistema hidráulico de la máquina base, simplificando el montaje. Ustedes deben evaluar la compatibilidad de presión y flujo galones por minuto (GPM) para evitar el sobrecalentamiento de las bombas, asegurando que la maquinaria opere dentro de sus rangos nominales de eficiencia.
Cuándo utilizar un vibrohincador para excavadora
Esta configuración es ideal para proyectos de tablestacado de corto a mediano alcance, generalmente hasta los 12 o 15 metros de profundidad. La movilidad superior de una excavadora permite trabajar en terrenos difíciles, pendientes o espacios confinados donde una grúa de celosía no podría posicionarse de forma segura. Al utilizar un vibratorio para excavadora, se optimiza el uso de la flota existente, reduciendo los costos de movilización. Es una solución altamente rentable para obras municipales, reparación de canales y cimentaciones ligeras donde la versatilidad de movimiento es más crítica que la fuerza de hincado extrema.
Proyectos de gran escala y martillos suspendidos
Para la instalación de tubería de acero de gran diámetro o pilotes de gran longitud en proyectos offshore y puentes, el sistema suspendido es indispensable. Estos equipos poseen un momento excéntrico significativamente mayor, permitiendo vencer resistencias de punta que detendrían a una unidad montada en excavadora. El uso de guías de hincado en estas configuraciones asegura la verticalidad perfecta, un requisito estructural no negociable en cimentaciones profundas.
Si su proyecto demanda una planeación logística de alta complejidad, les sugerimos consultar nuestra guía técnica de maquinaria pesada para cimentación. En ella detallamos cómo integrar estos sistemas en esquemas de trabajo masivos. Los martillos suspendidos ofrecen una estabilidad superior en hincados verticales prolongados, minimizando las desviaciones que podrían comprometer la carga estructural del diseño original. La inversión inicial en logística se compensa con la capacidad de manejar elementos de gran tonelaje con precisión milimétrica.
Aplicaciones críticas y hincado en diversos tipos de suelo
El desempeño de un martillo vibratorio hidráulico varía significativamente según la geología del sitio de obra. En arenas saturadas y limos, el equipo alcanza su máxima eficiencia mediante el principio de licuefacción, eliminando la resistencia del suelo en cuestión de segundos. Esta tecnología es igualmente vital para la instalación de tubería de acero y camisas metálicas utilizadas en pilas coladas in situ, donde la precisión del hincado garantiza que el refuerzo estructural se mantenga alineado. Una de las mayores ventajas operativas es la capacidad de extracción; el mismo equipo que instala un perfil puede retirarlo sin necesidad de modificaciones complejas, lo cual es fundamental en obras temporales como ataguías.
La versatilidad del sistema permite manejar diversos perfiles metálicos, desde vigas H hasta tubos de gran diámetro. En proyectos de infraestructura portuaria, el uso de estos martillos asegura que las camisas de acero penetren los estratos marinos sin dañar la estructura interna del metal. Ustedes deben considerar que la reversibilidad del proceso no solo ahorra tiempo, sino que permite recuperar materiales costosos al finalizar las etapas de cimentación temporal, mejorando sustancialmente el retorno de inversión del proyecto.
Hincado de tablestacas en proyectos de infraestructura
La construcción de pasos a desnivel, muelles y protecciones de excavación depende de un sellado perfecto entre los elementos hincados. El uso de un equipo para hincado de tablestacas especializado permite que las juntas tipo interlock se deslicen suavemente bajo la influencia de la vibración constante. Para asegurar la estanqueidad en excavaciones bajo el nivel freático, se aplican técnicas de hincado por paneles, donde la vibración controlada evita que las piezas se desvíen de su eje vertical. Esta metodología previene filtraciones y asegura la estabilidad de las paredes de excavación en entornos urbanos densos.
Desafíos técnicos en suelos arcillosos
Los depósitos de arcilla firme presentan un reto distinto debido a su alta cohesión y plasticidad. A diferencia de las arenas, las arcillas no se licúan; en su lugar, requieren martillos con una amplitud de movimiento superior para romper los enlaces moleculares del terreno. Un error común es intentar compensar la falta de amplitud con mayor frecuencia, lo que genera un calentamiento excesivo en los elastómeros del supresor y en el aceite hidráulico. Para superar estos obstáculos, es necesario integrar avances en tecnología de cimentación profunda que permitan ajustar la potencia según la resistencia del estrato.
Si su próximo proyecto enfrenta condiciones de suelo cohesivo, les recomendamos solicitar una asesoría técnica para configurar su martillo vibratorio hidráulico con los parámetros de amplitud adecuados, garantizando un avance constante sin comprometer la vida útil del equipo.
Soluciones Anteng México: Innovación y soporte técnico especializado
La ejecución exitosa de un proyecto de infraestructura no depende exclusivamente de la potencia del equipo, sino de la precisión técnica y el respaldo operativo que lo acompaña. Como fabricantes con más de 10 años de trayectoria global, en Anteng México entendemos que cada obra presenta desafíos geológicos únicos. Por ello, nuestra propuesta de valor integra tecnología respaldada por 92 patentes y certificación ISO, asegurando que cada martillo vibratorio hidráulico entregado cumpla con los estándares más rigurosos de la industria. No actuamos simplemente como proveedores de maquinaria; nos posicionamos como aliados estratégicos que acompañan el ciclo de vida de su proyecto de cimentación.
Ustedes cuentan con el respaldo de una asesoría de ingeniería especializada que analiza detalladamente el reporte de mecánica de suelos antes de sugerir una configuración. Esta evaluación permite determinar si los parámetros de frecuencia y amplitud del equipo son compatibles con la resistencia del terreno, evitando el desgaste innecesario de los componentes. Además, garantizamos la puesta en marcha técnica en cualquier punto de la República Mexicana, asegurando que el operador comprenda las capacidades del sistema y los protocolos de seguridad necesarios para maximizar la productividad desde el primer día.
A diferencia de competidores que operan mediante ventas remotas sin presencia física, nosotros mantenemos un inventario constante de refacciones originales directamente en México. Contar con soporte local elimina los tiempos de espera prolongados por importación, un factor crítico cuando la rentabilidad de la obra depende de la disponibilidad operativa de la maquinaria. Nuestros programas de mantenimiento preventivo están diseñados para detectar desgastes prematuros en elastómeros y sistemas hidráulicos, prolongando la vida útil de su inversión y reduciendo el riesgo de paros no programados.
Beneficios de los martillos vibratorios Anteng
La ingeniería de nuestros equipos prioriza la durabilidad en condiciones extremas, integrando materiales de alta resistencia en la caja de engranajes y sistemas de enfriamiento optimizados para el clima de la región. Los beneficios principales incluyen:
- Versatilidad de perfiles: Sistemas de mordazas (clamps) intercambiables que permiten transitar rápidamente entre el hincado de tablestacas tipo U, vigas H o tubería de acero.
- Tecnología de supresión avanzada: Aisladores de vibración de grado industrial que protegen la integridad estructural de la máquina base, ya sea grúa o excavadora.
- Eficiencia operativa: Motores hidráulicos de alto desempeño que reducen el consumo de combustible por metro hincado.
Renta de maquinaria para pilotaje en México
Reconocemos que no todos los proyectos justifican la adquisición inmediata de activos. Por esta razón, ofrecemos esquemas de renta de martillo vibratorio hidráulico que brindan flexibilidad financiera a contratistas y constructoras. Esta modalidad permite acceder a equipos de última generación sin comprometer el capital de trabajo, ideal para obras de duración determinada o proyectos de emergencia. Si están evaluando esta opción para su próxima licitación, les recomendamos consultar nuestra guía de renta de maquinaria para pilotaje, donde encontrarán los criterios técnicos esenciales para asegurar que el equipo rentado sea el óptimo para su sitio de obra.
Optimice su infraestructura con tecnología de hincado de vanguardia
La selección de un martillo vibratorio hidráulico es una decisión técnica que define la rentabilidad y la seguridad estructural de sus proyectos de cimentación. Como hemos analizado, el éxito operativo depende de la correcta interpretación de la mecánica de suelos para ajustar parámetros de frecuencia y amplitud, así como de elegir la configuración de montaje que mejor se adapte a las restricciones logísticas de la obra. Integrar equipos de alta tecnología no solo acelera los tiempos de hincado, sino que protege sus activos mecánicos y asegura la integridad de las tablestacas instaladas.
En Anteng México, respaldamos su ejecución con equipos que integran 92 patentes tecnológicas y más de 10 años de trayectoria global. Contamos con soporte técnico especializado y refacciones originales directamente en nuestro país, eliminando las barreras de comunicación y los tiempos de espera prolongados. Ya sea que su proyecto requiera la adquisición definitiva o la flexibilidad de nuestros esquemas de renta, nuestro equipo de ingeniería está listo para asesorarle en la selección del sistema más eficiente.
Consulte con nuestros ingenieros la mejor solución para su proyecto y asegure la excelencia operativa en su próxima obra de infraestructura. Estamos listos para ser su aliado estratégico en cada etapa de la cimentación.
Preguntas Frecuentes sobre Martillos Vibratorios
¿Qué diferencia hay entre un martillo vibratorio y uno de impacto?
La diferencia principal radica en el método de transferencia de energía hacia el terreno. Mientras el martillo de impacto utiliza golpes directos para desplazar el suelo, el martillo vibratorio hidráulico emplea oscilaciones de alta frecuencia para reducir la fricción lateral mediante la licuefacción. Este proceso permite que el pilote se deslice de forma continua, generando menos ruido y niveles de vibración más controlados que el golpeo tradicional. Es la solución ideal para proyectos que priorizan la integridad del material y la velocidad operativa.
¿Se puede usar un martillo vibratorio hidráulico en cualquier tipo de suelo?
Este equipo es extremadamente eficiente en suelos granulares, arenas y limos saturados donde la vibración facilita el desplazamiento de las partículas. Sin embargo, su rendimiento disminuye en arcillas muy firmes o suelos cohesivos secos, donde se requiere una amplitud mayor para romper la cohesión del terreno. No se recomienda su uso en estratos de roca sólida o suelos con boleos de gran tamaño, ya que estas condiciones pueden dañar los componentes internos del vibrohincador por la falta de penetración efectiva.
¿Cómo selecciono el tamaño adecuado de vibrohincador para mi excavadora?
La selección depende de la compatibilidad técnica entre el flujo hidráulico y la presión de su maquinaria base. Ustedes deben asegurar que la excavadora tenga la capacidad de carga necesaria para levantar tanto el peso del martillo como el del pilote a la altura máxima de trabajo. Un desajuste en estos parámetros puede provocar sobrecalentamiento en el sistema hidráulico de la máquina o una pérdida significativa en la fuerza centrífuga del equipo durante la operación, comprometiendo el avance de la obra.
¿Es posible extraer pilotes con un martillo vibratorio?
La extracción de perfiles es una de las funciones más eficientes y rentables de esta tecnología. El vibratorio rompe la adherencia entre el suelo y el elemento hincado, permitiendo que la grúa o excavadora lo retire con un esfuerzo de tracción mínimo. Esta capacidad es fundamental en obras temporales como ataguías o muros de contención provisionales. Permite recuperar y reutilizar las tablestacas de acero, lo que optimiza sustancialmente los costos totales y reduce el desperdicio de materiales en el proyecto.
¿Qué mantenimiento requiere un martillo vibratorio hidráulico?
El mantenimiento preventivo se centra en la inspección diaria de los niveles de aceite lubricante y el estado de los elastómeros del supresor. Es vital revisar el apriete de los tornillos y el desgaste de las mordazas hidráulicas para evitar deslizamientos peligrosos del pilote. Un programa de servicio técnico regular asegura que los motores hidráulicos y la caja de engranajes operen dentro de sus rangos nominales. Esto extiende la vida útil del activo y previene fallas costosas en condiciones de trabajo pesado.
¿Cuál es la profundidad máxima de hincado con tecnología vibratoria?
La profundidad máxima depende de la configuración del equipo y la densidad del terreno encontrado. Los martillos suspendidos por grúa pueden alcanzar profundidades superiores a los 30 metros en condiciones de suelo favorables. En cambio, los modelos montados en excavadora suelen estar limitados por el alcance vertical del brazo de la máquina, operando comúnmente en rangos de 12 a 15 metros. En proyectos de gran escala, se pueden utilizar extensiones de brazo o guías especializadas para superar estas limitaciones físicas.
¿Cómo afecta la vibración a las estructuras cercanas durante el hincado?
Las vibraciones pueden transmitirse a través del suelo y afectar la estabilidad de cimentaciones aledañas si no se monitorean adecuadamente. Para mitigar este impacto, se recomienda el uso de martillos de alta frecuencia o frecuencia variable, los cuales operan fuera del rango de resonancia natural de las estructuras civiles. Realizar un monitoreo sismográfico previo es una práctica estándar de ingeniería para cumplir con las normativas locales de construcción y proteger la infraestructura urbana existente durante la ejecución.
¿Qué incluye el servicio de soporte técnico de Anteng México?
Nuestro servicio integra asesoría de ingeniería especializada para la selección de equipos según su reporte de mecánica de suelos particular. Incluimos la puesta en marcha técnica en cualquier sitio de México y capacitación para sus operadores sobre el uso correcto del martillo vibratorio hidráulico. Además, mantenemos un inventario local de refacciones originales para asegurar respuestas rápidas ante cualquier eventualidad técnica. Esto garantiza que su obra no sufra paros prolongados y mantenga un ritmo de producción constante.
