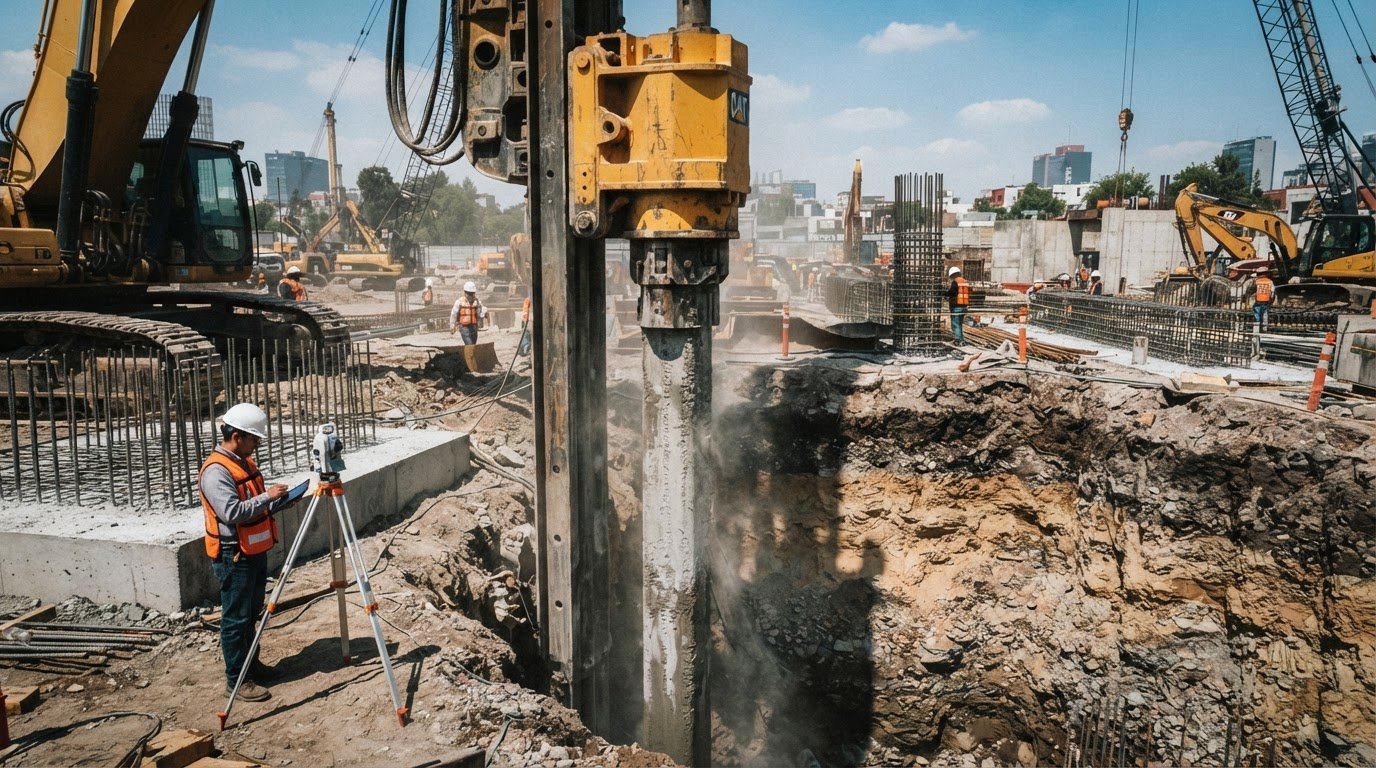

Hincado de pilotes en zonas sísmicas: instalación y conexión

En terrenos donde la capa superficial no ofrece suficiente resistencia, los pilotes llevan las cargas de la estructura hasta estratos más profundos y estables. En el hincado de pilotes en zonas sísmicas, el estudio geotécnico también debe considerar cómo las vibraciones influyen en la instalación y en el comportamiento a largo plazo. La longitud, el diámetro, el tipo de pilote y el método de instalación se definen con base en las condiciones del suelo.

Si evalúan una cimentación profunda, es lógico preguntarse cómo interactúan el suelo, la maquinaria y la respuesta sísmica de la estructura. Los pilotes pueden aportar estabilidad, pero su desempeño depende de que la instalación y la conexión con el cabezal se ajusten a las condiciones del proyecto.

En este artículo conocerán la función de los pilotes, los factores geotécnicos que influyen en el hincado y los controles de profundidad y alineación. También revisaremos cómo elegir la maquinaria y qué papel cumple el refuerzo en la conexión entre pilote y cabezal.

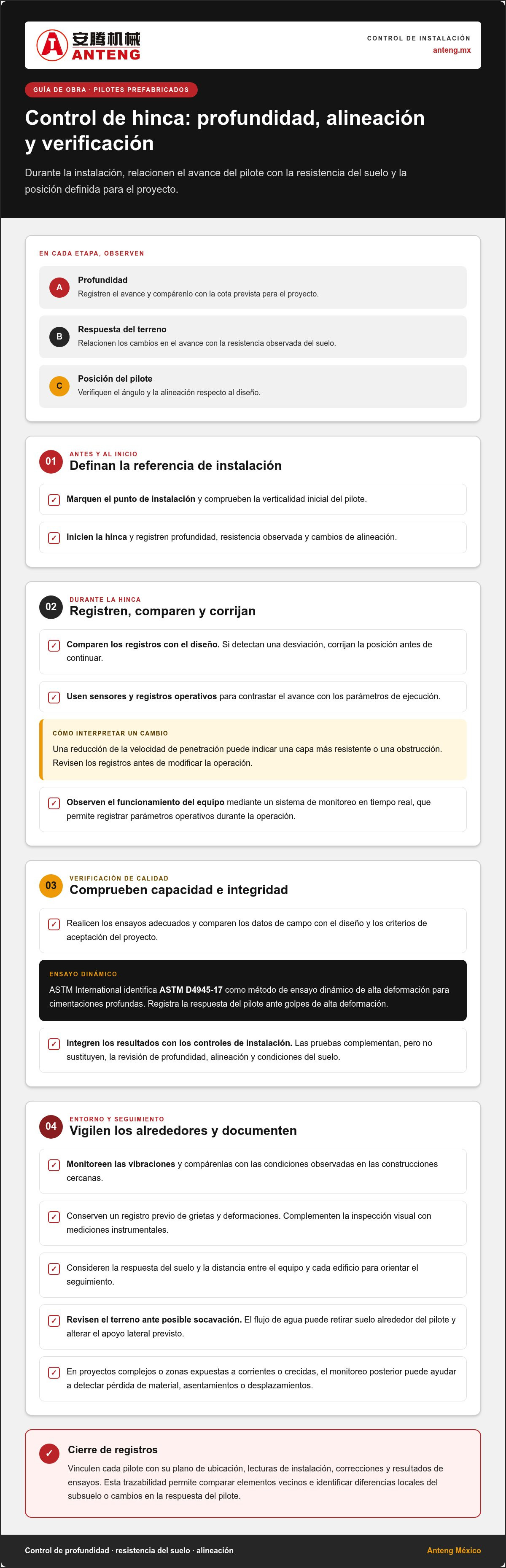

Control de profundidad y alineación

En los pilotes prefabricados, el control de hinca relaciona la profundidad, la resistencia del suelo y la posición del elemento. Durante la instalación se registra el avance y se observa la respuesta del terreno. Si el pilote se desvía, se corrigen el ángulo y la alineación antes de continuar. Así, el elemento alcanza la cota prevista y conserva la referencia estructural establecida para el proyecto.

¿Qué controles de vibración y daños a edificios vecinos requiere el hincado de pilotes? Se monitorean las vibraciones durante la operación y se comparan con las condiciones observadas en las construcciones cercanas. Un registro previo de grietas y deformaciones ayuda a identificar cambios; la inspección visual y las mediciones instrumentales aportan evidencias complementarias. La respuesta del suelo y la distancia entre el equipo y cada edificio orientan el seguimiento.

El control automatizado integra sensores y registros operativos para comparar el avance con los parámetros de ejecución. El monitoreo en tiempo real permite observar y registrar el funcionamiento del equipo. El operador puede relacionar cambios en la velocidad de penetración con variaciones en la resistencia del suelo. Por ejemplo, una reducción del avance puede indicar una capa más resistente o una obstrucción, por lo que conviene revisar los registros antes de modificar la operación.

¿Cuáles son los pasos para hincar pilotes y verificar su calidad? La secuencia incluye posicionar el pilote, iniciar la hinca, registrar la profundidad y la respuesta del terreno, y comprobar la capacidad y la integridad mediante ensayos adecuados. En cada etapa, los datos de campo se comparan con el diseño y los criterios de aceptación del proyecto.

1. Se marca el punto de instalación y se comprueba la verticalidad inicial del pilote.
2. Se inicia la hinca y se registran profundidad, resistencia observada y cambios de alineación.
3. Se corrige la posición cuando los registros muestran una desviación respecto al diseño.
4. Se documenta la instalación y se programa la verificación de calidad correspondiente.

Para comprobar la respuesta dinámica, ASTM International identifica ASTM D4945-17 como Standard Test Method for High-Strain Dynamic Testing of Deep Foundations. Esta prueba registra la respuesta del pilote ante golpes de alta deformación. Sus resultados complementan el control de instalación y permiten evaluar su comportamiento dinámico; no sustituyen la revisión de los registros de profundidad, alineación y condiciones del suelo.

La protección contra la socavación también influye en el desempeño de la cimentación. El flujo de agua puede retirar suelo alrededor del pilote y alterar el apoyo lateral previsto. En zonas expuestas a corrientes o crecidas, revisar el terreno circundante ayuda a detectar pérdida de material, asentamientos o desplazamientos. En proyectos complejos, el monitoreo posterior a la instalación permite identificar cambios que podrían comprometer la estabilidad estructural.

La trazabilidad reúne el plano de ubicación, las lecturas de instalación, las correcciones y los resultados de ensayos. Al vincular cada registro con el pilote correspondiente, el equipo técnico puede comparar elementos vecinos e identificar diferencias locales del subsuelo. Esto resulta especialmente útil cuando un pilote presenta menor avance, cambios de verticalidad o una respuesta dinámica distinta durante la verificación.

Aplicaciones de los pilotes prefabricados hincados

Los pilotes prefabricados hincados se utilizan cuando una estructura necesita apoyo en capas profundas o cuando el terreno superficial tiene baja capacidad portante. Sus aplicaciones abarcan desde viviendas hasta infraestructura sometida a cargas importantes.

Tipos de pilotes para zonas sísmicas

En México se emplean pilotes prefabricados de concreto armado y acero; la madera se reserva para casos especiales. El material influye en el comportamiento del elemento y en su adaptación a las condiciones del proyecto.

Los pilotes de concreto pueden fabricarse con distintas secciones, mientras que los de acero incluyen perfiles circulares. Para seleccionarlos se consideran las cargas estructurales, la configuración del cabezal y el perfil del subsuelo. En obras con elementos prefabricados, la longitud que puede transportarse también influye en la organización de los tramos y sus empalmes.

Hincados frente a perforados

Los pilotes hincados se fabrican antes de llegar a la obra y se introducen en el terreno; los perforados se forman dentro de una excavación que después se rellena con concreto armado. La diferencia importa porque cada método modifica la interacción entre el elemento y el suelo.

Durante el hincado, el pilote desplaza lateralmente el terreno sin removerlo, lo que puede mejorar la capacidad de carga. En cambio, el pilote perforado se construye en el sitio: se perfora el terreno, se coloca una jaula de acero y se vierte concreto fresco. En zonas sísmicas, estas diferencias deben evaluarse junto con las condiciones geotécnicas y las exigencias de la estructura.

La selección también depende de la secuencia de obra. Los elementos prefabricados llegan listos para instalarse; los perforados requieren coordinar la excavación, el armado y el colado de cada elemento. Esta diferencia ayuda a planear el espacio de trabajo y la continuidad de las actividades en el sitio.

En terrenos con baja capacidad portante, los pilotes permiten cimentar viviendas. En edificios altos y puentes, los pilotes profundos se utilizan para soportar cargas grandes. En ambos casos, la solución debe responder a la distribución de cargas y a las condiciones del terreno, no solo al tipo de estructura.

Los pilotes prefabricados también pueden integrarse en proyectos donde la repetición de elementos facilita una secuencia de instalación organizada. Por ejemplo, una cimentación con varios apoyos requiere mantener la ubicación prevista de cada pilote y coordinar su conexión con el cabezal. Comparar el diseño con las condiciones encontradas permite ajustar la ejecución y documentar los cambios.

Para elegir entre un elemento hincado y uno perforado, se valoran el material, la geometría, la logística de instalación y la interacción esperada con el suelo. Así, la solución de cimentación se relaciona con el uso de la estructura y las condiciones específicas de la obra.

Estudio geotécnico y factores sísmicos

El estudio geotécnico permite entender cómo responderá el subsuelo a las cargas de la estructura y a la actividad sísmica. En México, esta evaluación también ayuda a relacionar las condiciones encontradas durante la obra con los criterios de diseño.

Normas mexicanas para pilotes

Los criterios aplicables son las disposiciones de construcción y diseño sísmico correspondientes al sitio y al tipo de proyecto. Identificarlos es importante para que el análisis geotécnico y el estructural se basen en criterios compatibles.

La revisión debe integrar los requisitos técnicos del proyecto, la descripción de los estratos y las cargas previstas. También debe coordinar los criterios de diseño con el detalle de la conexión al cabezal. Así, la evaluación del pilote se considera como parte de la respuesta de la cimentación completa.

En la documentación del proyecto, conviene especificar qué criterios se aplicaron y qué información del suelo los sustenta. Por ejemplo, si el perfil previsto difiere de las condiciones observadas en campo, la discrepancia debe registrarse para que el equipo técnico interprete su efecto en el diseño.

Recomendaciones para hincar pilotes

El hincado introduce un pilote prefabricado en el terreno mediante golpes o vibración. Se considera cuando los estratos identificados permiten transferir las cargas y el método es compatible con las condiciones de la obra.

En zonas sísmicas, el estudio debe evaluar cómo las vibraciones de instalación pueden influir en el suelo y en el comportamiento posterior de los pilotes. Si los registros muestran diferencias de penetración entre elementos cercanos, estas pueden indicar variaciones locales del terreno que requieren análisis.

El hincado de pilotes en zonas sísmicas también exige considerar el entorno inmediato: las construcciones próximas, las condiciones del suelo y la respuesta esperada de la estructura. Integrar estos factores permite definir controles acordes con el proyecto, sin depender de una sola observación durante la instalación.

Capacidad sísmica e interacción suelo-estructura

La capacidad sísmica se evalúa relacionando la resistencia del terreno y del pilote con las acciones que transmite la estructura. Esta interacción es importante porque el suelo puede modificar las fuerzas y los desplazamientos que llegan a la cimentación.

El análisis considera el apoyo lateral, las cargas axiales, las acciones horizontales y las propiedades de los materiales. Después, compara las demandas estructurales con la capacidad geotécnica y estructural disponible. Por ejemplo, se revisa si el comportamiento lateral previsto del suelo es compatible con las fuerzas transmitidas durante un sismo.

La revisión también abarca la continuidad del sistema: pilote, cabezal y estructura. Las diferencias entre las propiedades estimadas y las observadas en campo pueden cambiar la respuesta calculada. Por ello, la interpretación geotécnica debe formar parte del análisis de interacción, no limitarse a describir el suelo.

Riesgos y fallas durante la hinca

Entre los riesgos están la desviación del pilote, el daño del elemento y los cambios en la resistencia del suelo. Identificarlos es importante porque cualquiera de ellos puede alterar la transferencia de cargas al terreno.

Durante un sismo, una pérdida de resistencia puede reducir el apoyo lateral; los desplazamientos o asentamientos también pueden modificar la respuesta de la cimentación. En obra, una penetración irregular o las diferencias entre pilotes cercanos pueden indicar condiciones locales distintas.

Para interpretar estas señales, se comparan los registros de instalación con el estudio geotécnico y la inspección estructural. En el hincado de pilotes en zonas sísmicas, esta lectura conjunta ayuda a relacionar el desempeño observado con las condiciones reales del terreno y a valorar sus implicaciones para la estructura.

Refuerzo de confinamiento en la conexión entre pilote y cabezal

La conexión entre pilote y cabezal transfiere las acciones de la estructura a la cimentación. En zonas sísmicas, el confinamiento del concreto y el detalle del acero ayudan a responder a las demandas de flexión y desplazamiento. Por eso, el diseño debe tratar la cabeza del pilote como una región crítica, no como una prolongación uniforme del fuste.

El refuerzo transversal, mediante espirales o estribos, restringe la expansión lateral del concreto comprimido. Su separación debe ajustarse a la zona estructural: cerca de la cabeza y de las regiones plásticas se requiere un confinamiento más estrecho que en los tramos menos exigidos. El detalle también debe coordinarse con las barras longitudinales, el anclaje dentro del cabezal y la transferencia de fuerzas entre ambos elementos.

ACI 318-19 permite un espaciamiento de hasta 150 mm fuera de las zonas sísmicas. Para cabezas de pilotes o zonas críticas, PCI y AASHTO recomiendan un espaciamiento máximo de 75 mm. Estas referencias distinguen el confinamiento ordinario del requerido en áreas de mayor demanda; no deben confundirse ni aplicarse indistintamente a lo largo de todo el pilote.

Como práctica de diseño, se recomienda mantener el paso de espiral o estribo en al menos 75 mm fuera de las zonas plásticas. En la región donde se anticipa deformación inelástica, el proyecto debe especificar el refuerzo transversal de acuerdo con sus criterios estructurales. La ubicación de esa región depende del análisis, por lo que el detalle debe coincidir con la respuesta prevista del conjunto pilote-cabezal.

Una alternativa complementaria es colocar una camisa metálica de 1-2 m en la cabeza del pilote. Su función es reforzar el tramo superior y proteger la zona de conexión; su incorporación debe coordinarse con el armado y la geometría del cabezal. No reemplaza el cálculo del confinamiento ni la verificación del anclaje del acero longitudinal.

El modelo de Mander et al. relaciona la resistencia del concreto confinado con la presión lateral de confinamiento. Su expresión es f’cc = f’co[-1.254 + 2.254√(1 + 7.94·fl/f’co) - 2·(fl/f’co)]. En esa relación, f’cc representa la resistencia del concreto confinado, f’co la resistencia del concreto no confinado y fl la presión lateral efectiva.

Un estudio de pilotes pretensados en zonas sísmicas reportó una ductilidad μ≈18 al reducir el confinamiento mediante un enfoque racional de espiral. Ese resultado describe un caso estudiado, no un valor aplicable automáticamente a cualquier conexión. Para cada diseño, conviene revisar la demanda sísmica, el confinamiento previsto, la transición hacia el cabezal y la continuidad de las barras. Así, los planos pueden especificar separaciones y longitudes de refuerzo coherentes con las zonas críticas definidas por el análisis.

Selección de maquinaria de instalación

La maquinaria se selecciona según el tipo de pilote, la resistencia del terreno y las condiciones del entorno. Los pilotes prefabricados pueden hincarse con un martillo mecánico o mediante vibración en terrenos blandos. En zonas sísmicas, también conviene considerar cómo el método puede transmitir vibraciones a las estructuras cercanas.

El martillo de impacto hidráulico utiliza un pistón accionado por presión de aceite para golpear la cabeza del pilote y vencer la resistencia del suelo. La hinca de pilotes prefabricados de concreto suele realizarse con mazas de 50 a 110 kN. En martinetes de caída libre para pilotes pequeños de madera o metálicos, las mazas suelen ser de 10 a 50 kN. La selección depende de la geometría del elemento y del perfil del terreno.

Los martinetes de caída libre suelen usar mazas con un peso equivalente al 50 %-75 % del peso del pilote o la tablestaca. Su ritmo aproximado es de 20 a 30 golpes por minuto. Estos parámetros ayudan a describir el método de impacto, pero el peso del elemento y la resistencia que ofrece el suelo determinan su pertinencia para la instalación.

Para la instalación por vibración, un vibrohincador utiliza vibraciones de alta frecuencia para reducir la fricción del suelo y facilitar el hincado de pilotes o tablestacas. El martillo vibratorio hidráulico genera vibración vertical mediante masas excéntricas giratorias. Los vibrohincadores de alta frecuencia, superiores a 30 Hz, minimizan la transmisión de vibraciones al entorno, un criterio relevante cuando hay construcciones próximas.

La frecuencia también orienta la selección según el elemento y el terreno. Los vibrohincadores de baja frecuencia trabajan entre 5 y 10 Hz y se destinan a pilotes de grandes secciones de concreto y tubos ciegos de acero. Los de frecuencia media operan entre 10 y 30 Hz y se usan en pilotes de acero de pequeña sección y tablestacas. Los martillos resonantes trabajan entre 90 y 110 Hz.

• Relacionen el tipo de pilote y su longitud con las condiciones del terreno.
• Consideren el método de impacto para pilotes prefabricados y la vibración en terrenos blandos.
• Evalúen la frecuencia indicada y su interacción con el entorno de la obra.
• Contrasten las características del equipo con el método previsto para la instalación.

La combinación correcta busca que el equipo transmita la energía necesaria sin apartarse de los controles de obra. Para revisar alternativas de maquinaria hidráulica para hincado, consideren el tipo de pilote y las condiciones del terreno del proyecto.

Anteng México: Martillo Vibratorio Hidráulico

Anteng México ofrece el Martillo Vibratorio Hidráulico para hincar pilotes mediante vibración. El equipo genera vibración vertical con masas excéntricas giratorias y facilita la instalación de pilotes, tubos y tablestacas.

La elección depende del elemento, el terreno y el método definido para la obra. Para instalar perfiles desde una excavadora, el Vibratorio para Excavadora es otra alternativa; cuando se requiere hincar por impacto, Anteng México ofrece el Martillo de Impacto Hidráulico. El Power Pack Hidráulico suministra potencia hidráulica a martillos y vibrohincadores.

Al comparar equipos, relacionen el método de instalación con el estudio geotécnico y los controles de vibración previstos. Para recibir asesoría sobre las opciones de hincado para su proyecto, contacten a Anteng México.

Conviertan los criterios técnicos en decisiones de proyecto

El siguiente paso es integrar las condiciones del terreno, las demandas estructurales y las restricciones de la obra en una sola base de decisión. Para el hincado de pilotes en zonas sísmicas, esta coordinación permite definir qué información guiará la selección del equipo y cómo se documentará la instalación.

Al planear la obra, organicen los datos geotécnicos, el tipo de pilote, el método previsto y los controles necesarios para el entorno. También conviene definir cómo se compartirán los registros de ejecución entre los equipos de ingeniería y obra. Así, la selección de maquinaria se vincula con los objetivos de cimentación, en lugar de tomarse de forma aislada.

Anteng México ofrece Martillo Vibratorio Hidráulico, Vibratorio para Excavadora y Martillo de Impacto Hidráulico para distintos métodos de hincado. Si están definiendo el equipo para su proyecto, contacten a Anteng México para conversar sobre las opciones disponibles y avanzar con criterios técnicos claros.

Preguntas frecuentes

¿Qué son los pilotes en cimentación?

Son elementos de cimentación profunda que transmiten las cargas de una estructura al suelo o a los estratos capaces de soportarlas. Su función no se limita al apoyo vertical: según el diseño estructural, también participan en la respuesta ante fuerzas laterales. Por ejemplo, en un puente, los pilotes pueden trabajar junto con el cabezal para transferir al terreno las acciones que recibe la infraestructura.

¿Qué estudios geotécnicos se requieren antes de hincar pilotes en México?

Se necesita una evaluación geotécnica del sitio que caracterice el perfil del suelo, sus estratos y su resistencia, además de considerar las condiciones sísmicas relevantes. El estudio debe aportar criterios para definir el tipo, la longitud y el diámetro del pilote, así como el método de instalación. Para comparar el terreno previsto con el encontrado durante la obra, conviene conservar los registros de exploración y las observaciones de campo.

¿Cómo influye la licuación del suelo en el diseño de pilotes?

La licuación sísmica puede reducir la resistencia y la rigidez del suelo, modificando el apoyo lateral y las cargas que actúan sobre los pilotes. El diseño debe considerar los posibles asentamientos y desplazamientos del terreno, además de la estabilidad estructural de la cimentación. No debe confundirse con la licuefacción temporal del suelo asociada a las vibraciones de instalación, que facilita el descenso del elemento hincado.
