El éxito en el hincado de pilotes en suelos arcillosos no depende de la fuerza bruta aplicada por la maquinaria, sino de la gestión inteligente de la presión de poros y la selección de equipos con energía controlable. Muchos ingenieros y directores de obra enfrentan retos complejos cuando la arcilla firme dificulta alcanzar la profundidad de desplante o cuando las vibraciones amenazan la integridad de las estructuras colindantes. Usted probablemente ha experimentado la incertidumbre del fenómeno de "setup", donde los datos inmediatos del hincado no reflejan con precisión la capacidad de carga final que el pilote alcanzará tras la reconsolidación del suelo.
Entendemos que la estabilidad de su proyecto de infraestructura depende de decisiones técnicas rigurosas y del cumplimiento de normativas vigentes, como las NTC-Cimentaciones actualizadas. Esta guía técnica le permitirá dominar los desafíos operativos en suelos cohesivos y seleccionar entre un martillo de impacto hidráulico o un martillo vibratorio con total seguridad. A continuación, analizaremos cómo minimizar el remoldeo excesivo del terreno y qué tecnologías de control de energía son fundamentales para garantizar la resiliencia estructural en sus obras durante este 2026.
Puntos Clave
- Comprenderá cómo gestionar la presión de poros para evitar el remoldeo excesivo del terreno y asegurar la integridad de la cimentación profunda.
- Aprenderá los criterios técnicos fundamentales para elegir entre un martillo de impacto o un equipo vibratorio según la firmeza de los estratos de arcilla.
- Descubrirá estrategias operativas para el hincado de pilotes en suelos arcillosos que minimizan el levantamiento del suelo y protegen las estructuras colindantes.
- Identificará la importancia de la fricción lateral y el fenómeno de reconsolidación (setup) para calcular con precisión la capacidad de carga estructural a largo plazo.
- Conocerá las ventajas de utilizar tecnología de energía ajustable para optimizar el rendimiento operativo y cumplir con las normativas técnicas vigentes en México.

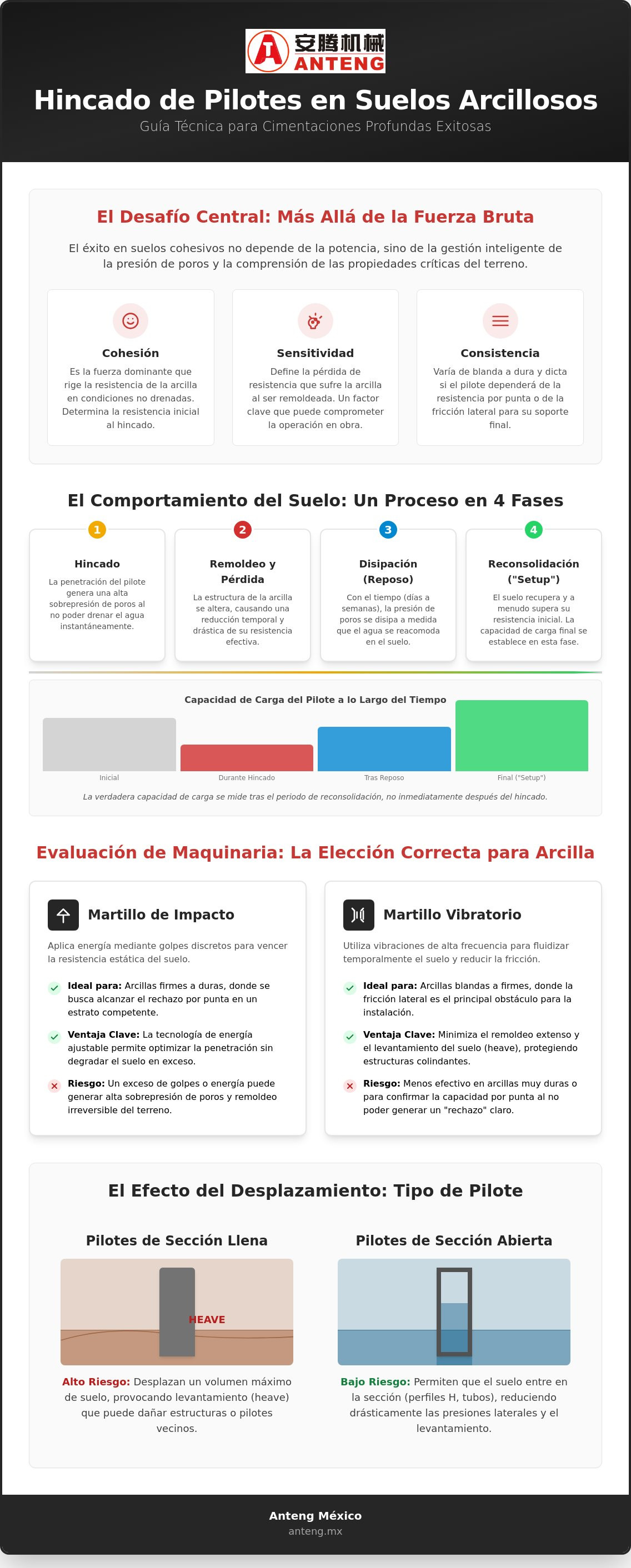

Fundamentos del hincado de pilotes en suelos arcillosos: Retos y particularidades
El hincado de pilotes en suelos arcillosos representa uno de los desafíos más complejos en la ingeniería geotécnica moderna. A diferencia de los suelos granulares, donde la resistencia se deriva principalmente de la fricción entre partículas, las arcillas se rigen por la cohesión y su naturaleza saturada. En el contexto del desarrollo de infraestructura en México, especialmente en regiones con depósitos lacustres profundos, la selección de una tecnología de cimentación profunda adecuada determina la viabilidad técnica y la seguridad de la estructura. No se trata solo de introducir un elemento en el suelo. Es una gestión de presiones y estados físicos.
La arcilla se comporta como un material viscoelástico. Su respuesta mecánica depende directamente de la velocidad de aplicación de la carga. Durante el hincado por impacto, la penetración genera una sobrepresión de poros que reduce temporalmente la resistencia efectiva del suelo. Este fenómeno requiere un equilibrio delicado. Se necesita suficiente energía para vencer la resistencia estática inicial, pero un exceso de golpes puede degradar las propiedades del terreno de forma irreversible. Comprender esta dualidad es el primer paso para un proyecto exitoso.
Propiedades geotécnicas críticas de la arcilla
La cohesión es el parámetro dominante en condiciones no drenadas. Sin embargo, la sensitividad es el factor que suele comprometer la operatividad en obra. Este concepto define la pérdida de resistencia que sufre la arcilla al ser remoldeada por el paso del pilote. Una arcilla altamente sensitiva puede perder gran parte de su firmeza durante el proceso, recuperando su capacidad de carga semanas después mediante el fenómeno de reconsolidación. La consistencia del estrato, que varía de blanda a dura, dictará si el pilote alcanzará el rechazo por punta o si dependerá principalmente de la fricción lateral para su soporte.
El fenómeno del desplazamiento de suelo
Los sistemas instalados mediante hincado se clasifican técnicamente como pilotes de desplazamiento. Al introducir un elemento sólido en un estrato saturado, el volumen de suelo desplazado debe reubicarse. Esto provoca un levantamiento del terreno circundante, conocido como heave. Este efecto puede desplazar pilotes previamente instalados o comprometer cimentaciones vecinas. El hincado de pilotes en suelos arcillosos exige evaluar el tipo de sección:
- Sección llena: Los pilotes de concreto desplazan un volumen máximo de suelo, aumentando el riesgo de levantamiento.
- Sección abierta: Los perfiles H de acero o tubos abiertos permiten que parte del suelo entre en el pilote, reduciendo drásticamente las presiones laterales.
La decisión técnica entre estas opciones impacta directamente en la estabilidad del entorno y en los costos operativos de la obra.
Comportamiento del suelo durante y después del hincado
El hincado de pilotes en suelos arcillosos genera una respuesta mecánica inmediata y compleja en la estructura del terreno. Al penetrar el elemento, el agua presente en los poros de la arcilla no puede drenar instantáneamente debido a la baja permeabilidad característica de estos suelos. Esto produce una sobrepresión de poros significativa que reduce de forma temporal la resistencia efectiva del estrato. Es un estado transitorio donde el pilote parece no encontrar el rechazo esperado, lo cual puede generar falsas alarmas sobre la capacidad portante del diseño.
La capacidad de carga en estos depósitos depende mayoritariamente de la fricción lateral sobre el fuste del pilote, superando habitualmente a la resistencia por punta. Sin embargo, el proceso de hincado remoldea el suelo circundante, rompiendo los enlaces estructurales de la arcilla y disminuyendo su firmeza. Para garantizar la seguridad del proyecto, es fundamental recordar una premisa técnica: la verdadera capacidad de carga de un pilote en arcilla no se mide al finalizar el hincado, sino tras el periodo de disipación de presiones intersticiales.
Remoldeo y recuperación de la resistencia (Setup)
El fenómeno conocido como "setup" o hincado diferido es la ganancia progresiva de resistencia que experimenta el pilote con el paso del tiempo. Una vez que cesa la actividad del martillo, la presión de poros comienza a disiparse y el suelo se reconsolida alrededor del elemento. Este proceso de recuperación puede durar desde unos pocos días hasta varias semanas, dependiendo del índice de plasticidad de la arcilla. Realizar pruebas de carga dinámica o estática inmediatamente después de la instalación suele arrojar resultados conservadores que no reflejan la estabilidad real que alcanzará la cimentación en su etapa operativa.
Levantamiento del terreno y empuje lateral
Al ser pilotes de desplazamiento, el volumen de suelo que ocupa el pilote debe reubicarse en el entorno. En proyectos con alta densidad de pilotaje, este desplazamiento volumétrico suele manifestarse como un levantamiento del terreno o "heave". Este movimiento vertical tiene el potencial de elevar pilotes ya instalados, desconectándolos de su estrato portante original. Además, genera empujes laterales que pueden comprometer la integridad de muros de contención, servicios públicos enterrados o estructuras colindantes.
Para mitigar estos riesgos, es vital emplear una secuencia de hincado estratégica y equipos con control de energía ajustable. Si su proyecto requiere precisión en entornos sensibles, puede consultar nuestra gama de martillos especializados diseñados para optimizar la penetración sin exceder las presiones laterales críticas. El monitoreo topográfico constante durante la ejecución es la única herramienta técnica confiable para detectar estos movimientos a tiempo y realizar los ajustes operativos necesarios en el sitio de obra.
Evaluación de maquinaria: ¿Martillo de impacto o vibrohincador para arcilla?
La selección de la maquinaria para el hincado de pilotes en suelos arcillosos es una decisión técnica que impacta directamente en el presupuesto y en la integridad del terreno. Mientras que los suelos granulares responden de manera predecible a la vibración, las arcillas presentan una resistencia viscosa que requiere una estrategia diferenciada. El éxito operativo radica en equilibrar la energía necesaria para la penetración con la preservación de las propiedades mecánicas del estrato, evitando el remoldeo excesivo que analizamos anteriormente.
En la práctica profesional, los martillos hidráulicos para pilotes se han consolidado como la opción preferente para atravesar estratos de arcilla firme o dura. Su capacidad para entregar golpes de alta energía con una frecuencia controlada permite vencer la resistencia por fuste sin disipar energía innecesaria en deformaciones elásticas del suelo. Por otro lado, los vibrohincadores ofrecen una productividad superior en arcillas blandas y saturadas, donde la alta frecuencia puede reducir temporalmente la fricción lateral, facilitando un avance rápido y continuo.
Martillo de impacto hidráulico: Potencia controlada
El martillo de impacto hidráulico moderno supera las limitaciones de los antiguos martillos diésel gracias a su precisión operativa. Usted puede ajustar la altura de caída del pistón y la energía por golpe en tiempo real, adaptándose a las variaciones del suelo detectadas durante la hinca. Esta versatilidad es vital para proteger la cabeza del pilote, ya que los sistemas de amortiguación hidráulica minimizan los picos de tensión que suelen causar fisuras en elementos de concreto. Es la herramienta indispensable cuando el proyecto exige alcanzar capas de apoyo profundas a través de arcillas con altos índices de consistencia.
Vibrohincadores en suelos cohesivos: ¿Mito o realidad?
Existe la creencia errónea de que la vibración es ineficaz en arcillas. No obstante, en depósitos de arcilla saturada, un martillo vibratorio de alta frecuencia puede inducir un estado de "licuefacción" temporal en la interfaz entre el pilote y el suelo. Este efecto reduce drásticamente la resistencia al corte, permitiendo una penetración fluida. Las limitaciones aparecen en arcillas secas o sobreconsolidadas, donde la vibración simplemente se disipa sin generar avance. En contextos de infraestructura urbana y tablestacado, el uso de un martillo vibratorio eléctrico industrial es una solución eficiente que combina un bajo nivel de ruido con una excelente capacidad de hincado en suelos cohesivos de consistencia media.
La productividad por jornada laboral suele ser mayor con equipos vibratorios en condiciones favorables, pero el martillo de impacto garantiza el cumplimiento de la profundidad de desplante en los escenarios más exigentes. Evaluar la sensibilidad del suelo y el contenido de humedad es el paso previo obligatorio para definir qué tecnología de Anteng México optimizará mejor su rendimiento en obra.
Estrategias operativas para optimizar la capacidad de carga
Lograr una cimentación eficiente mediante el hincado de pilotes en suelos arcillosos requiere más que solo potencia hidráulica. Exige una planificación táctica de la secuencia de ejecución para controlar la deformación del terreno. Una secuencia inadecuada puede generar un confinamiento excesivo que dificulte el avance o, peor aún, que comprometa la integridad de los elementos ya instalados. En proyectos con alta densidad de pilotaje, la recomendación técnica estándar consiste en avanzar desde el centro del grupo de pilotes hacia la periferia. Esto permite que el desplazamiento del suelo ocurra hacia zonas con menor confinamiento, reduciendo las presiones laterales críticas.
Cuando se encuentran estratos de arcilla excesivamente dura o sobreconsolidada, el hincado directo puede generar esfuerzos internos que dañen el pilote. En estos casos, la pre-perforación (pre-drilling) es una herramienta indispensable. Consiste en realizar una perforación de diámetro ligeramente menor al del pilote para aliviar la presión inicial y garantizar que el elemento alcance la profundidad de diseño sin exceder los límites elásticos del material. Es vital entender que la "falsa resistencia" es un incremento aparente de la oposición al hincado generado por la succión y la adherencia inmediata que la arcilla ejerce sobre el fuste durante interrupciones breves del golpeo.
Mitigación del levantamiento (Heave)
El levantamiento del terreno es un riesgo latente en arcillas saturadas. Si se detecta que los pilotes vecinos se han elevado debido al hincado de elementos adyacentes, es obligatorio realizar un re-hincado para asegurar que las puntas recuperen su contacto con el estrato portante. Reducir la velocidad de hincado en zonas sensibles y alternar la instalación entre diferentes bloques de la obra ayuda a disipar las presiones intersticiales. Como se mencionó anteriormente, el uso de pilotes de sección abierta minimiza el volumen de suelo desplazado y, por ende, el riesgo de levantamiento vertical.
Monitoreo y control de calidad en sitio
El registro riguroso de golpes por metro es la base del control de calidad. Sin embargo, en arcilla, estos datos deben interpretarse con cautela debido al fenómeno de remoldeo. El uso de analizadores de hincado de pilotes (PDA) proporciona una visión real sobre la integridad estructural y la transferencia de energía del martillo. Estos sensores permiten ajustar los parámetros operativos del equipo en tiempo real, optimizando el rendimiento según la respuesta cambiante del estrato. Si busca maximizar la precisión de su monitoreo, puede explorar nuestras soluciones tecnológicas para cimentación que integran sistemas de control avanzados para cada tipo de suelo.
Innovación tecnológica de Anteng México para suelos complejos
Anteng México se ha consolidado como el aliado estratégico fundamental para los proyectos de infraestructura más ambiciosos del país. Entendemos que el hincado de pilotes en suelos arcillosos no admite errores operativos ni equipos genéricos que ignoren la sensibilidad del terreno. Por ello, nuestra propuesta de valor integra tecnología de vanguardia con un respaldo técnico que garantiza la continuidad de su obra. Nuestra línea de martillo vibratorio hidráulico para excavadoras está diseñada específicamente para optimizar la penetración en estratos cohesivos, reduciendo los tiempos de ciclo y maximizando la rentabilidad.
La eficiencia en el campo depende de la versatilidad operativa. Para empresas que gestionan presupuestos dinámicos o proyectos de duración determinada, la renta de maquinaria para pilotaje representa una solución estratégica. Este modelo permite acceder a equipos con certificación ISO y tecnología de punta sin la necesidad de una inversión de capital inicial masiva. Usted obtiene no solo la maquinaria, sino también la seguridad de contar con el soporte de un fabricante global con presencia local en México.
Martillos con control de frecuencia y energía
La tecnología de Anteng México se distingue por su capacidad de ajuste fino. Nuestros equipos cuentan con sistemas que permiten regular la frecuencia de vibración y la energía de impacto en tiempo real. Esta característica es crucial para evitar el remoldeo excesivo de la arcilla que discutimos en secciones previas. Al controlar la energía, protegemos la integridad del pilote y minimizamos el fenómeno de levantamiento del suelo circundante. Además, integramos sistemas de monitoreo avanzados que entregan datos precisos a los ingenieros de campo, facilitando la toma de decisiones basada en evidencia técnica. Contamos con un inventario robusto de refacciones originales y un programa de mantenimiento preventivo con cobertura nacional para asegurar que su equipo nunca se detenga.
Asesoría especializada para su próximo proyecto
No nos limitamos a proveer maquinaria; actuamos como asesores técnicos desde la fase de planeación. Nuestro equipo de expertos realiza un análisis detallado de la mecánica de suelos de su sitio de obra antes de recomendar la configuración ideal del equipo. Contamos con un historial sólido de casos de éxito en el hincado de pilotes metálicos y de concreto en las zonas de arcillas más desafiantes de la región. Esta experiencia acumulada, respaldada por nuestras 92 patentes en tecnología de pilotaje, nos permite ofrecer soluciones a la medida que mitigan riesgos operativos.
Si su proyecto de 2026 exige los más altos estándares de precisión y durabilidad, los invitamos a contactar a nuestros especialistas. En Anteng México, estamos listos para analizar los desafíos técnicos de su cimentación y proponer la solución integral que su infraestructura requiere para garantizar la estabilidad estructural a largo plazo.
Hacia una cimentación resiliente y técnica en suelos cohesivos
Dominar el hincado de pilotes en suelos arcillosos exige abandonar la improvisación y adoptar una gestión basada en la geotecnia aplicada y la tecnología de precisión. Como hemos analizado, el éxito operativo depende de controlar la presión de poros y entender el fenómeno de reconsolidación del terreno para garantizar la capacidad de carga final de la estructura. La elección entre un martillo de impacto hidráulico o un sistema vibratorio de alta frecuencia no es solo una cuestión de logística, sino de integridad estructural a largo plazo en entornos geotécnicos complejos.
Con más de 10 años de experiencia global y 92 patentes de innovación tecnológica, Anteng México le ofrece el respaldo necesario para enfrentar estos desafíos en cada etapa de su obra. Ponemos a su disposición soporte técnico especializado y un inventario completo de refacciones originales directamente en México para asegurar su continuidad operativa. Optimice su proyecto de cimentación con los expertos de Anteng México y asegure la rentabilidad de su infraestructura con maquinaria diseñada para la excelencia industrial. Estamos listos para ser su aliado estratégico en la construcción de proyectos seguros y duraderos.
Preguntas Frecuentes
¿Por qué es tan difícil el hincado de pilotes en suelos arcillosos?
La dificultad radica en la baja permeabilidad y la alta cohesión de estos depósitos. Al realizar el hincado de pilotes en suelos arcillosos, el agua en los poros no drena de inmediato, lo que genera una sobrepresión que reduce la resistencia efectiva del terreno. Además, la sensitividad de la arcilla provoca que el suelo pierda firmeza al ser remoldeado por el paso del pilote, exigiendo una gestión técnica precisa de la energía aplicada.
¿Qué equipo es mejor para hincar en arcilla: martillo de impacto o vibrohincador?
La elección depende directamente de la consistencia del estrato detectada en el estudio geotécnico. El martillo de impacto hidráulico es superior en arcillas firmes o duras porque vence la resistencia por fuste mediante golpes controlados de alta energía. Por el contrario, un vibrohincador resulta más eficiente en arcillas blandas y saturadas, donde la alta frecuencia reduce la fricción lateral para permitir un avance más rápido y continuo.
¿Qué sucede con la capacidad de carga del pilote días después del hincado?
Ocurre un fenómeno técnico conocido como "setup" o hincado diferido. Tras finalizar la instalación, las presiones de poro se disipan y el suelo se reconsolida alrededor del fuste del pilote. Este proceso incrementa significativamente la capacidad de carga lateral con el paso de los días o semanas. Es un error técnico subestimar la resistencia final del proyecto basándose únicamente en los datos de rechazo obtenidos durante la hinca inmediata.
¿Cómo se puede evitar que el suelo se levante al hincar muchos pilotes juntos?
Para mitigar el levantamiento o "heave", se debe ejecutar una secuencia de hincado desde el centro del grupo hacia la periferia. Esta estrategia facilita que el desplazamiento volumétrico del suelo fluya hacia zonas con menor confinamiento. También se recomienda reducir la velocidad de penetración en áreas críticas o emplear pilotes de sección abierta, como perfiles H de acero, que desplazan un volumen de suelo mucho menor que los elementos de sección llena.
¿Es necesaria la pre-perforación en todos los suelos arcillosos?
No es obligatoria en todos los casos, pero se vuelve indispensable en arcillas sobreconsolidadas o extremadamente duras. La pre-perforación alivia la presión lateral excesiva y evita que el pilote sufra daños estructurales o pandeo durante la ejecución. En proyectos de infraestructura urbana, esta técnica también ayuda a controlar las vibraciones y el levantamiento del terreno, protegiendo así las cimentaciones de estructuras colindantes y los servicios públicos enterrados.
¿Qué ventajas ofrecen los martillos hidráulicos de Anteng sobre los diésel en arcilla?
Los martillos hidráulicos de Anteng permiten ajustar la energía por golpe y la altura de caída en tiempo real según la respuesta del suelo. A diferencia de los martillos diésel, que operan con una energía fija difícil de regular, nuestros equipos hidráulicos minimizan el daño en la cabeza del pilote. Esta precisión es fundamental en arcillas sensitivas, donde un exceso de energía puede degradar la capacidad portante del estrato de forma innecesaria.
¿Cómo afecta la saturación de la arcilla al rendimiento del martillo vibratorio?
La saturación es un factor favorable para el uso de equipos vibratorios en suelos cohesivos. En arcillas saturadas, la vibración induce una reducción temporal de la resistencia al corte en la interfaz entre el pilote y el suelo, facilitando una penetración fluida. Sin embargo, en arcillas secas o con bajo contenido de humedad, la vibración se disipa rápidamente sin generar avance, lo que hace que el martillo de impacto sea la opción más productiva.
¿Qué pruebas de calidad se recomiendan tras finalizar el hincado en arcilla?
Se recomiendan las Pruebas de Analizador de Hincado de Pilotes (PDA) y las pruebas de carga estática. Es vital programar estas evaluaciones una vez que haya transcurrido el periodo de reconsolidación del suelo. Realizar pruebas de integridad o carga inmediatamente después del hincado de pilotes en suelos arcillosos suele arrojar resultados conservadores que no reflejan la seguridad estructural real que la cimentación alcanzará durante su vida útil.
