¿Y si detener el hincado no significa que el equipo sea insuficiente, sino que el estrato encontrado exige otra estrategia? Los desafíos del hincado de pilotes en suelos rocosos comienzan con la variabilidad del macizo: su resistencia, sus fracturas y los cambios de profundidad pueden frenar el avance previsto, provocar rechazo o aumentar el riesgo de desviación y daño al pilote.
La roca requiere analizar cómo responderá el conjunto de terreno, pilote y equipo. Un vibrohincador puede reducir la fricción en suelos granulares, pero la vibración no resuelve por sí sola la penetración de roca competente. En esos casos, puede evaluarse un martillo de impacto hidráulico o una alternativa de preparación del terreno, según la investigación geotécnica y los requerimientos de diseño. La elección no depende solo del tipo de máquina.
En esta guía encontrará qué características del terreno evaluar, cómo comparar vibración, impacto y alternativas de preparación, y qué datos del pilote, del estrato y de la operación reunir antes de seleccionar el equipo. El objetivo es identificar cuándo ajustar el procedimiento y cuándo reevaluar el método, con base en las condiciones reales del proyecto.
Puntos Clave
- Distinga entre roca sana, roca meteorizada, macizo fracturado y bloques aislados: cada condición puede cambiar la respuesta del pilote.
- Los desafíos del hincado de pilotes en suelos rocosos requieren evaluar la resistencia y la heterogeneidad del estrato antes de definir el procedimiento.
- Compare vibrohincador y martillo de impacto hidráulico según el terreno y el objetivo. La vibración no garantiza la penetración en roca competente.
- Use la información geotécnica y las características del pilote para separar las decisiones de diseño, selección del equipo y ajustes operativos.
- Evalúe el equipo y el Power Pack como un sistema, y observe la respuesta durante la ejecución para identificar cuándo reevaluar el método.
¿Por qué el hincado de pilotes cambia al encontrar suelos rocosos?
Al encontrar roca, la penetración deja de depender únicamente de la interacción entre el pilote y el suelo circundante. La resistencia y la continuidad del estrato pueden frenar el avance. Sus cambios laterales o verticales, además, pueden generar una respuesta desigual y afectar la alineación. Por eso, los desafíos del hincado de pilotes en suelos rocosos se evalúan a partir de la geología del sitio, no solo de la reacción del equipo.
Definición técnica: La variabilidad del macizo rocoso condiciona el hincado porque modifica la resistencia que enfrenta el pilote a lo largo de su trayectoria. Esto puede producir avances desiguales, rechazo o desviaciones.

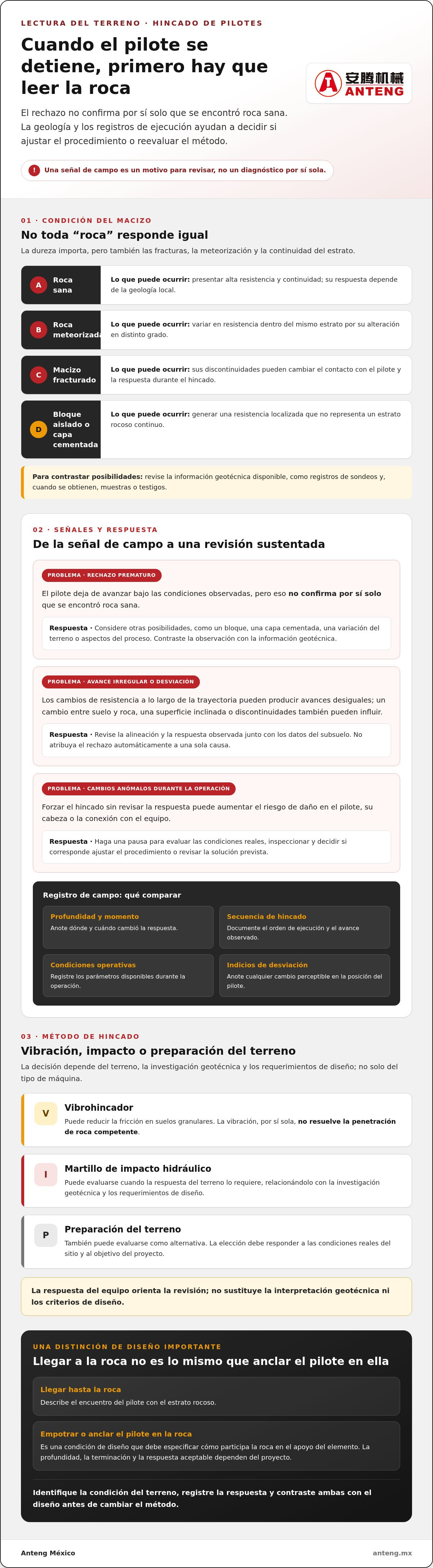

¿Qué características de la roca afectan el avance del pilote?
La dureza influye en la dificultad de penetración, pero no es el único factor. Las fracturas pueden dividir el macizo en bloques y generar respuestas distintas a poca distancia. La meteorización puede producir zonas alteradas junto a otras menos modificadas. También importa la continuidad: una capa competente y extensa no se comporta igual que un bloque aislado dentro del suelo o que una capa cementada.
- Roca sana: puede presentar alta resistencia y continuidad, aunque su respuesta depende de la geología local.
- Roca meteorizada: está alterada en distinto grado y puede variar en resistencia dentro del mismo estrato.
- Macizo fracturado: las discontinuidades pueden cambiar el contacto con el pilote y su respuesta durante el hincado.
- Bloque aislado o capa cementada: un obstáculo localizado puede generar una resistencia aparente que no representa un estrato rocoso continuo.
La investigación geotécnica permite contrastar estas posibilidades mediante la información disponible del subsuelo, como los registros de sondeos y, cuando se obtienen, muestras o testigos. Sin datos específicos del proyecto, no corresponde asignar valores de resistencia a la roca.
¿Qué señales indican que el terreno no responde como se esperaba?
Un avance irregular, un rechazo prematuro o una desviación son señales que ameritan revisión. El rechazo significa que el pilote dejó de avanzar bajo las condiciones de operación observadas; por sí solo, no confirma que se haya encontrado roca sana. También puede relacionarse con un bloque, una capa cementada, una variación del terreno o aspectos del proceso. Conviene analizar estas causas antes de cambiar el método.
El registro de campo ayuda a comparar lo previsto con lo ocurrido. Documente la profundidad y el momento en que cambió la respuesta, la secuencia de hincado, las condiciones operativas observadas y cualquier indicio de desviación. Al revisar estos datos junto con la información geotécnica, podrá formular una interpretación más sustentada.
Para conocer los equipos y su funcionamiento dentro del contexto general del pilotaje, puede consultar la descripción de Hincador de pilotes. La selección para un terreno rocoso requiere relacionar la respuesta observada con las condiciones particulares del sitio.
¿Cómo se manifiestan los desafíos del hincado de pilotes en suelos rocosos?
El rechazo o una disminución marcada del avance pueden modificar la secuencia de instalación y hacer necesaria una pausa para revisar las condiciones reales. Si varios pilotes encuentran resistencia a profundidades distintas, la planeación puede dejar de corresponder con el comportamiento observado. Continuar sin reevaluar puede trasladar la incertidumbre a las siguientes etapas de la cimentación profunda.
También es importante distinguir entre llegar hasta la roca y empotrar o anclar el pilote en ella. El primer caso describe el encuentro con el estrato; el segundo implica una condición de diseño que debe especificar cómo participa la roca en el apoyo del elemento. No son objetivos intercambiables: la profundidad, la terminación y la respuesta aceptable dependen del diseño del proyecto.
¿Por qué pueden desviarse o detenerse los pilotes?
Un cambio abrupto entre suelo y roca, una superficie inclinada o las discontinuidades del macizo pueden generar una resistencia desigual alrededor de la punta. El pilote podría avanzar de forma no uniforme y desviarse, especialmente si su geometría o la preparación de la plataforma también afectan su posición y verticalidad. Sin embargo, el rechazo no debe atribuirse automáticamente a una sola causa: se interpreta junto con la información geotécnica y los registros de ejecución.
La respuesta también puede concentrar esfuerzos en una zona del pilote, en su cabeza o en la conexión con el equipo. Si la operación se fuerza sin revisar el comportamiento, esos componentes pueden dañarse. Una inspección y una evaluación técnica ayudan a decidir si se ajusta el procedimiento o si se revisa la solución prevista.
¿Qué riesgos genera continuar sin revisar la respuesta del sistema?
El avance lento y sostenido, un rechazo repentino, una desviación perceptible o cambios anómalos en la respuesta del equipo son señales para detener la secuencia y evaluar. Forzar el hincado puede aumentar las interrupciones y dificultar la identificación de la causa. Durante la operación, registre la profundidad, el avance y los parámetros operativos disponibles. Un sistema de monitoreo en tiempo real puede facilitar la observación y el registro de esa respuesta cuando forma parte del equipo utilizado.
Los límites de aceptación no deben definirse con cifras genéricas. El proyecto debe establecer los criterios para interpretar el rechazo, el avance y la posición final del pilote, de acuerdo con el diseño y las condiciones geotécnicas. Para relacionar estas observaciones con la selección de maquinaria, puede revisar los equipos de hincado y el respaldo técnico de Anteng México.
¿Conviene un vibrohincador o un martillo de impacto hidráulico en roca?
La elección depende de cómo interactúa el pilote con el estrato, no de una regla única para toda roca. Para resolver los desafíos del hincado de pilotes en suelos rocosos, relacione la investigación geotécnica con el tipo y la geometría del pilote, el objetivo de instalación y la respuesta observada durante la operación.
¿Qué puede aportar un vibrohincador ante estratos resistentes?
Un vibrohincador utiliza vibraciones de alta frecuencia para reducir la fricción del suelo y facilitar el hincado. En suelos susceptibles, la vibración puede generar licuefacción temporal del suelo, que reduce temporalmente el contacto entre partículas. Este mecanismo no debe asumirse en roca competente: la respuesta depende del material, las características del pilote y las condiciones operativas. Por eso, la vibración puede ser pertinente en materiales granulares o estratos menos competentes, pero no garantiza la penetración en cualquier formación rocosa.
¿Cuándo evaluar un martillo de impacto hidráulico u otra alternativa?
El martillo de impacto hidráulico utiliza un pistón accionado por presión de aceite para golpear la cabeza del pilote y vencer la resistencia del suelo. En roca o ante un rechazo, puede evaluarse como alternativa, pero su selección debe responder al diseño, a los datos geotécnicos y al comportamiento registrado. No debe asumirse que resolverá cualquier condición de roca. Si el proyecto requiere atravesar un estrato o alcanzar una condición de apoyo específica, también puede analizarse una preparación previa del terreno como parte de la metodología definida para el sitio.
La siguiente comparación organiza los criterios iniciales, pero no sustituye la evaluación técnica del proyecto.
| Condición | Alternativa a evaluar | Aporte y límite | Información requerida |
|---|---|---|---|
| Suelo granular o material que responde a vibración | Vibrohincador | Puede reducir la fricción; su eficacia depende del material y no implica penetración garantizada en roca. | Perfil geotécnico, tipo de pilote y respuesta observada. |
| Estrato muy resistente o rechazo que requiere revisión | Martillo de impacto hidráulico | Aplica impactos a la cabeza del pilote; su uso debe corresponder al diseño y a las condiciones del sitio. | Diseño, características del estrato, pilote y registros de operación. |
| Obstáculo o estrato que exige preparar la trayectoria | Preparación previa por definir | Puede considerarse dentro de una metodología específica, sin asumir que aplica a todo terreno rocoso. | Investigación geotécnica y objetivo de instalación. |
Para profundizar en la selección, consulte la guía de martillos hidráulicos para pilotes y la comparación de vibrohincador y martillo de impacto. Ambas decisiones deben vincularse con los datos del terreno, no solo con la categoría del equipo.
¿Qué revisar antes y durante el hincado en suelos rocosos?
Una planeación confiable conecta tres decisiones que conviene mantener diferenciadas: qué exige el diseño, qué equipo corresponde a las condiciones previstas y qué ajustes operativos permite la respuesta observada. Esta secuencia ayuda a abordar los desafíos del hincado de pilotes en suelos rocosos sin convertir una señal de campo en una conclusión apresurada.
Frase clave: Caracterice el terreno, defina el objetivo estructural y seleccione el método. Durante la ejecución, compare la respuesta real con la prevista antes de ajustar el procedimiento.
¿Qué información geotécnica conviene integrar al plan de hincado?
Antes de iniciar, reúna los sondeos, perfiles estratigráficos y descripciones de roca disponibles. Revise a qué profundidad aparece el estrato, si parece continuo o variable y dónde se reportan fracturas, meteorización o cambios entre materiales. La interpretación debe basarse en los datos levantados para el proyecto: un perfil entre puntos de exploración no describe necesariamente todo el sitio.
Relacione esa información con el tipo, las dimensiones y la función estructural del pilote. No es lo mismo diseñar para llegar a la superficie de la roca que para empotrar el elemento en ella. El objetivo definido en el diseño orienta la selección del método y los criterios para evaluar la instalación.
¿Qué parámetros observar durante la ejecución?
Durante el hincado, mantenga un registro consistente para comparar lo previsto con lo que sucede en campo. Incluya, según los datos disponibles:
- Profundidad y avance del pilote, así como los cambios en el ritmo de penetración.
- Alineación o verticalidad observada y cualquier desviación durante la instalación.
- Respuesta del pilote y condiciones operativas del equipo.
- Momento y ubicación de rechazos o cambios relevantes en la respuesta.
Un sistema de monitoreo en tiempo real puede apoyar la observación y el registro de parámetros operativos cuando está integrado al equipo. Estos datos complementan, pero no sustituyen, la interpretación geotécnica ni los criterios de aceptación establecidos para el proyecto.
Si aparece rechazo, desviación o una respuesta distinta de la esperada, compare primero los registros con el diseño y el perfil del terreno. Después, el equipo responsable puede determinar si corresponde ajustar la operación o reevaluar el método. No establezca límites universales: la aceptación debe responder a los criterios específicos del proyecto.
Para relacionar la caracterización del terreno con la selección de vibrohincadores y martillos, consulte las opciones de equipos de hincado y el respaldo técnico de Anteng México.
¿Cómo seleccionar equipo y planear el hincado con respaldo técnico?
La selección debe integrar la geología, el pilote y el objetivo estructural, además de las condiciones de acceso y el espacio de trabajo. Ante los desafíos del hincado de pilotes en suelos rocosos, elegir una máquina por separado puede dejar fuera factores importantes: el método previsto, los accesorios necesarios y la fuente de potencia hidráulica también forman parte de la evaluación.
¿Qué criterios vinculan el equipo con las condiciones del proyecto?
Use estos criterios para relacionar los datos antes de definir el sistema. No reemplazan el diseño ni prescriben una solución universal: ayudan a identificar qué aspectos conviene evaluar en conjunto.
- Geología y objetivo: relacione la estratigrafía con la profundidad prevista y defina si el pilote debe llegar a la roca o empotrarse en ella, de acuerdo con el diseño.
- Tipo de pilote: considere su material, geometría y dimensiones para valorar cómo interactuará con el método de instalación y el estrato.
- Método considerado: evalúe si un vibrohincador o un martillo de impacto hidráulico corresponde a las condiciones identificadas y a la respuesta observada en campo.
- Configuración del sistema: revise la compatibilidad entre el equipo, los accesorios para excavadora y los requerimientos hidráulicos. Si utiliza un Power Pack, evalúelo como parte del conjunto, no como un componente independiente.
- Entorno de trabajo: incorpore el espacio disponible y las condiciones de acceso, que pueden influir en la configuración y la secuencia de operación.
La selección final depende de los datos y objetivos particulares del proyecto. La asesoría técnica de Anteng México permite relacionar la caracterización del terreno con las opciones de pilotaje, para valorar qué equipo y configuración se ajustan a las condiciones identificadas. El desempeño no es igual en todas las formaciones rocosas.
¿Qué respaldo técnico ayuda a mantener la continuidad operativa?
El soporte técnico local puede acompañar la evaluación del equipo y su configuración. Durante la vida operativa, el mantenimiento predictivo ayuda a identificar anomalías mediante diagnósticos y sensores, cuando estos forman parte del sistema. Las refacciones originales contribuyen a conservar la compatibilidad de los componentes. Estas prácticas respaldan la operación, pero no sustituyen la planeación ni garantizan un resultado determinado en roca.
Para ampliar el contexto de las tecnologías aplicadas a cimentación profunda, consulte esta guía sobre tecnología de cimentación profunda. Si está definiendo el sistema para su proyecto, conozca las soluciones de pilotaje de Anteng México y su respaldo técnico.
Planeen el hincado con criterios técnicos claros
La roca no presenta una respuesta uniforme: su resistencia, fracturas y continuidad pueden cambiar el avance y la alineación del pilote. Por eso, los desafíos del hincado de pilotes en suelos rocosos se abordan primero con información geotécnica y objetivos de diseño claros, no solo con la elección de maquinaria.
La selección entre vibrohincador y martillo de impacto hidráulico debe considerar el estrato, el tipo de pilote y la respuesta registrada durante la ejecución. Un rechazo o un avance irregular son señales para revisar el procedimiento, no conclusiones geológicas por sí solas. Mantener un registro de campo facilita comparar las condiciones previstas con las reales y tomar decisiones sustentadas.
Anteng México brinda asesoría técnica y soporte posventa en México para evaluar equipos de pilotaje de acuerdo con las necesidades del proyecto. La marca Anteng cuenta con más de diez años de trayectoria global y 92 patentes. Para definir el sistema adecuado, conozca las soluciones de pilotaje de Anteng México y solicite asesoría técnica.
Preguntas frecuentes sobre el hincado de pilotes en roca
¿Se pueden hincar pilotes directamente en roca?
Sí, pero la viabilidad depende del tipo de roca, del pilote y del objetivo definido en el diseño. En algunos proyectos se busca que el elemento llegue hasta el estrato rocoso; en otros, se especifica un empotramiento o anclaje. La resistencia y continuidad del macizo pueden limitar el hincado convencional, por lo que la investigación geotécnica debe orientar el método y los criterios de aceptación.
¿Qué indica el rechazo de un pilote al encontrar roca?
El rechazo indica que el pilote dejó de avanzar bajo las condiciones de operación observadas, pero no confirma por sí solo que encontró roca sana. También puede deberse a un bloque aislado, una capa cementada, cambios en el estrato o factores de instalación. Revise la profundidad, el avance y los parámetros operativos disponibles, y compare esos registros con la información geotécnica antes de modificar el procedimiento.
¿Es mejor un vibrohincador o un martillo de impacto hidráulico para suelos rocosos?
No existe una opción universalmente mejor: la elección depende de la geología, el pilote y el objetivo del proyecto. Un vibrohincador usa vibraciones para reducir la fricción, lo que puede favorecer el avance en materiales susceptibles. Un martillo de impacto hidráulico aplica golpes a la cabeza del pilote y puede evaluarse ante estratos resistentes. La decisión requiere datos geotécnicos y revisión de la respuesta durante la ejecución.
¿Puede un vibrohincador penetrar roca madre?
No debe asumirse que un vibrohincador penetrará roca madre. Su vibración puede facilitar el hincado en ciertos suelos, pero la roca competente presenta una resistencia distinta y puede detener el avance. En formaciones meteorizadas o fracturadas, la respuesta dependerá de las condiciones particulares, del pilote y de la operación. La investigación geotécnica permite valorar si la vibración es adecuada o si conviene evaluar otro método.
¿Qué diferencia hay entre apoyar un pilote sobre roca y empotrarlo en roca?
Apoyar un pilote sobre roca significa que su extremo llega al estrato y transmite carga mediante el contacto previsto en el diseño. Empotrarlo implica que una parte del elemento queda alojada dentro de la roca para cumplir una función estructural definida. Son condiciones diferentes y no deben intercambiarse como criterios de instalación. El diseño debe indicar cuál se requiere y cómo verificar que se alcanzó.
¿Qué información geotécnica se necesita antes de hincar pilotes en roca?
Se necesitan los sondeos y perfiles estratigráficos disponibles, junto con las descripciones de roca que indiquen profundidad, continuidad y variaciones del estrato. También son relevantes las observaciones sobre meteorización y fracturas, si se documentaron. Esta información debe relacionarse con el tipo, las dimensiones y la función del pilote. Los desafíos del hincado de pilotes en suelos rocosos no se evalúan correctamente con una descripción general del terreno.
¿Qué se debe revisar si un pilote se desvía o deja de avanzar?
Detenga la operación para revisar la respuesta, en lugar de forzar el avance. Registre la profundidad, el cambio en la velocidad de penetración, la alineación y los parámetros operativos disponibles. Inspeccione el pilote, su cabeza y la conexión con el equipo según el procedimiento del proyecto. Después, compare los datos de campo con el perfil geotécnico y el diseño para determinar si corresponde ajustar la operación o reevaluar el método.
