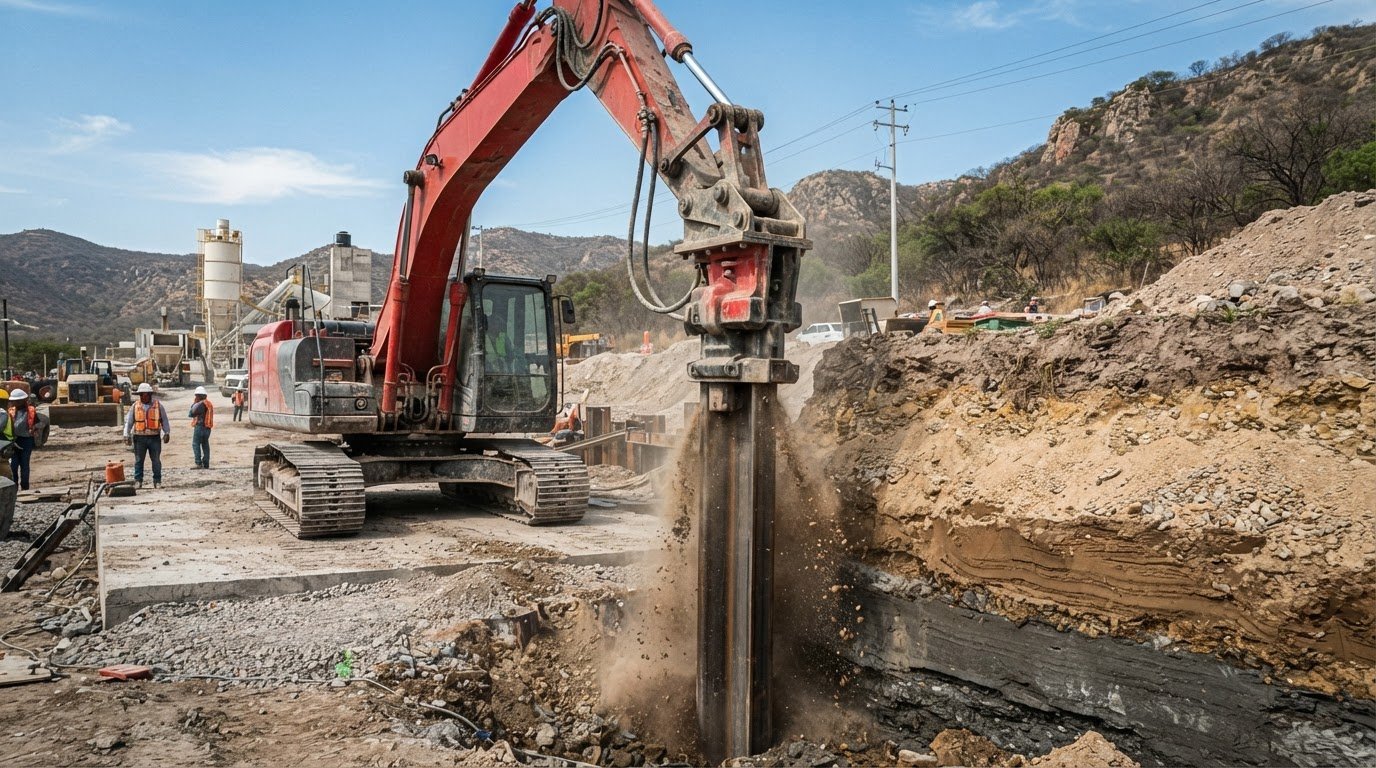

Cómo elegir un vibrohincador para cada tipo de suelo

El suelo determina qué vibrohincador conviene usar. Para saber cómo elegir el vibrohincador correcto según el tipo de suelo, considere su composición, cohesión, densidad y humedad, junto con las características del pilote o la tablestaca que se instalará. La selección también debe ser compatible con la capacidad operativa del equipo y las condiciones del proyecto.

La potencia de la maquinaria es importante, pero no basta para elegir. La respuesta del terreno a la vibración influye en el avance y el desempeño del equipo. Por eso, distinguir entre suelos granulares, cohesivos y estratos compactos ayuda a orientar la decisión.

En este artículo verá qué propiedades del suelo conviene evaluar y cómo se relacionan con el tipo de vibrohincador. También revisaremos cómo influyen el elemento de hincado y la configuración del equipo, para que pueda valorar qué alternativa se ajusta mejor a su proyecto en México.

¿Qué tipos de vibrohincadores existen y cómo se diferencian?

Un vibrohincador transmite vibraciones al elemento de hincado para reducir la fricción con el terreno. Aunque el principio de operación es similar, los equipos difieren en la fuente de potencia, el montaje y el control de las vibraciones. Por ejemplo, si la obra cuenta con una excavadora compatible, puede requerir una configuración distinta a la de una cimentación profunda con unidad hidráulica independiente.

La primera diferencia está en el accionamiento. El martillo vibratorio hidráulico genera vibración vertical mediante masas excéntricas giratorias. Puede recibir potencia de un Power Pack, unidad hidráulica independiente que suministra flujo y presión constantes a los martillos o vibrohincadores, garantizando su rendimiento máximo, o de una excavadora compatible. En ambos casos, la alimentación debe corresponder a los requerimientos del equipo. Un suministro inadecuado puede limitar su desempeño durante el hincado de pilotes o tablestacas de acero.

• Montaje con excavadora: se acopla a la máquina base y aprovecha su sistema hidráulico cuando sus capacidades son compatibles. Es una configuración práctica para mover el equipo entre puntos de trabajo.
• Unidad independiente: utiliza un Power Pack separado para suministrar potencia hidráulica. Esta disposición permite ubicar la fuente de energía aparte del vibrohincador y del elemento que se instala.
• Accionamiento eléctrico: emplea energía eléctrica para producir vibración. Su selección depende de las condiciones de suministro y de la configuración prevista para la obra.

Los equipos también se diferencian por su aplicación. Algunos se usan para hincar y otros pueden extraer pilotes, tubos o tablestacas. La mordaza debe corresponder a la geometría y el material del elemento. Por ejemplo, un perfil metálico y un tubo requieren una sujeción adecuada para transferir la vibración sin que el elemento se deslice durante la operación.

Otro aspecto relevante es el control del momento excéntrico. En ciertos diseños, el mecanismo permite modificar cómo se distribuye la vibración durante el arranque y la operación. Esto importa cerca de estructuras sensibles, donde la transmisión al entorno debe considerarse junto con el tipo de suelo. La frecuencia y la amplitud también influyen, pero deben evaluarse según el terreno y el elemento, no de forma aislada.

Para comparar opciones, identifique primero la máquina base y la fuente de energía disponibles. Luego, defina si el trabajo requiere hincado, extracción o ambas tareas. Por último, relacione la mordaza con el perfil y revise los parámetros operativos. Así podrá descartar configuraciones incompatibles antes de valorar cuál se ajusta mejor al proyecto.

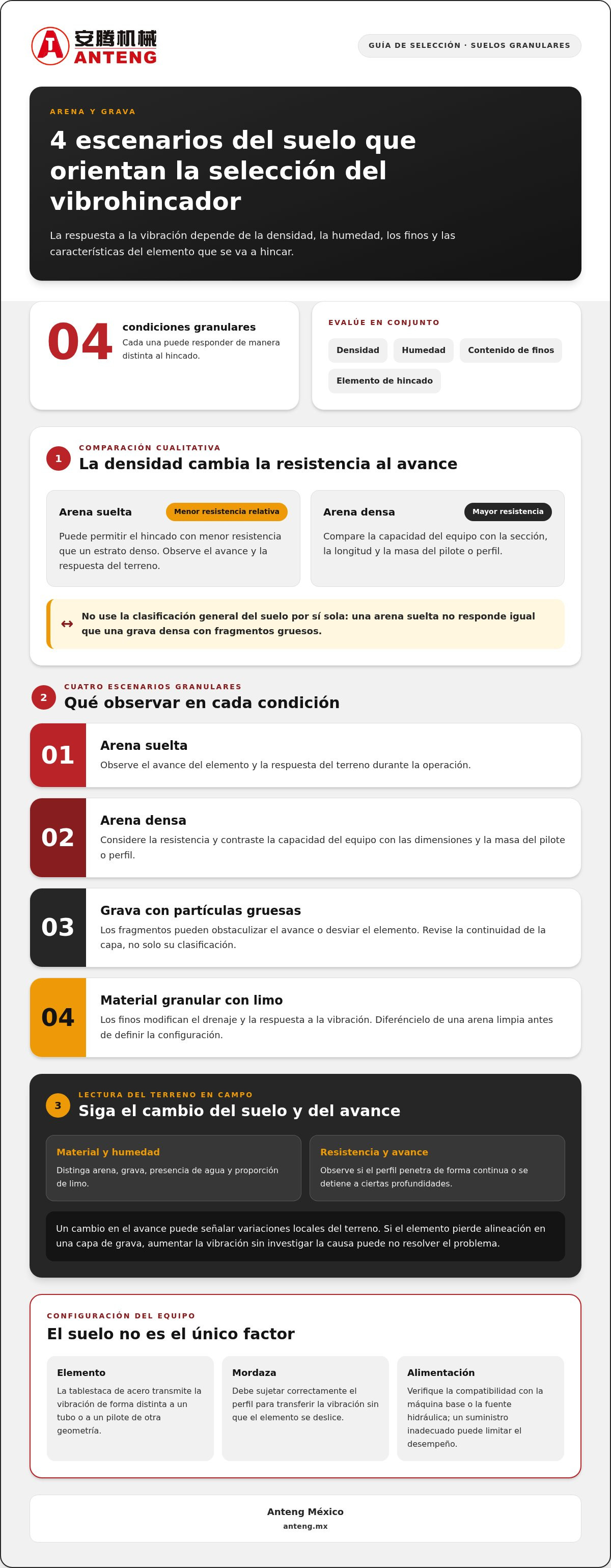

¿Qué vibrohincador conviene para suelos granulares como arena y grava?

En arena y grava, la vibración puede reducir la fricción entre partículas y facilitar el avance de pilotes o tablestacas de acero. Un vibrohincador hidráulico puede ser pertinente cuando el estrato granular permite que las partículas se reacomoden. Sin embargo, no basta con conocer la clasificación general del suelo: una arena suelta responde de manera distinta a una grava densa con fragmentos gruesos.

La humedad también modifica el comportamiento del terreno. En suelos granulares saturados puede producirse licuefacción temporal, cuando las partículas pierden contacto entre sí y el elemento desciende con mayor facilidad. La interacción puede ser distinta en arena seca o con finos. Para elegir el vibrohincador correcto según el tipo de suelo, considere la presencia de agua y la proporción de limo.

Relacionen las condiciones observadas con el trabajo previsto:

• Arena suelta: puede permitir el hincado con menor resistencia que un estrato denso. Observen el avance y la respuesta del terreno durante la operación.
• Arena densa: ofrece más resistencia al desplazamiento. Comparen la capacidad del equipo con la sección, la longitud y la masa del pilote o perfil.
• Grava con partículas gruesas: los fragmentos pueden obstaculizar el avance o desviar el elemento. La continuidad de la capa importa más que la etiqueta de grava.
• Material granular con limo: los finos modifican el drenaje y la respuesta a la vibración. Diferéncienlo de una arena limpia antes de definir la configuración.

El elemento de hincado también influye. Una tablestaca de acero transmite la vibración de forma distinta a un tubo o a un pilote de otra geometría. La mordaza debe sujetar bien el perfil, y el equipo debe ser compatible con la máquina base o la fuente hidráulica. Si el elemento pierde alineación en una capa de grava, aumentar la vibración sin investigar la causa puede no resolver el problema.

En campo, compare el material del estrato, su humedad, la resistencia que presenta y el avance observado. Una arena uniforme y húmeda, por ejemplo, no debe tratarse igual que una capa con grava gruesa y finos. Observe si el perfil penetra de forma continua o se detiene a ciertas profundidades; ese cambio puede señalar variaciones locales del terreno.

La selección combina las características del suelo y del elemento con los parámetros del vibrohincador. No existe una configuración única para arena o grava: la densidad, el contenido de finos, el agua y la geometría del pilote influyen en la decisión. Analizar cómo elegir el vibrohincador correcto según el tipo de suelo permite valorar estos factores en conjunto, en vez de basarse solo en el nombre del material, considerando además el respaldo técnico que ofrece Anteng México en cada proyecto.

¿Qué vibrohincador se recomienda para suelos cohesivos como arcilla y limo?

En arcilla y limo, la cohesión entre partículas puede limitar el avance producido por la vibración. Por eso, no basta con clasificar el terreno como “suelo cohesivo”. Una arcilla blanda y húmeda puede responder de manera distinta a una arcilla rígida o a un limo con capas de arena. La consistencia, la humedad y la continuidad de los estratos son criterios centrales.

La vibración puede ayudar a reducir la fricción alrededor de un pilote o una tablestaca de acero. Sin embargo, las partículas cohesivas no se reacomodan igual que la arena limpia. En una capa de arcilla, el elemento puede avanzar lentamente aunque el equipo transmita vibración. En un perfil con limo y arena intercalados, el avance puede cambiar al cruzar cada estrato.

Para evaluar la aplicación, relacione el suelo observado con el elemento y el trabajo:

• Arcilla blanda: revisen la consistencia y el grado de humedad. Consideren si el pilote mantiene su alineación mientras penetra.
• Arcilla rígida: valoren la resistencia al hincado y la geometría del elemento. Una sección robusta puede exigir una respuesta distinta a un perfil ligero.
• Limo húmedo: identifiquen si contiene capas arenosas. Esas intercalaciones pueden modificar la respuesta a la vibración durante la instalación.
• Estratos alternados: observen dónde cambia el avance. Una transición entre arcilla y arena requiere interpretar el comportamiento por capa.

También debe considerar la extracción. Si el trabajo incluye retirar un pilote instalado en arcilla, la adherencia alrededor del elemento puede ofrecer resistencia. El vibrohincador debe sujetar el perfil con una mordaza compatible y transmitir la vibración de forma adecuada. La selección depende de la forma y el material del pilote, además de las condiciones del estrato que lo rodea.

En terrenos muy rígidos, el hincado vibratorio puede perder eficiencia. En ese caso, evalúe si conviene otro método de pilotaje, como un martillo de impacto hidráulico, que golpea la cabeza del pilote mediante un pistón accionado por presión de aceite. La decisión depende de la resistencia del suelo y del tipo de elemento, no solo de la presencia de arcilla.

Durante la operación, registre los cambios observables, como avance irregular, desviación del perfil o diferencias entre estratos. Si una tablestaca atraviesa limo y se detiene al encontrar arcilla más firme, por ejemplo, el cambio indica que el terreno ofrece una resistencia variable. Esta observación permite revisar la configuración y evita atribuir todo el comportamiento al equipo.

En suelos cohesivos, la recomendación debe combinar consistencia, humedad, capas presentes y geometría del elemento. Una arcilla blanda puede ser compatible con el hincado vibratorio, mientras que para una arcilla rígida conviene evaluar una alternativa. La respuesta del suelo durante el trabajo completa los criterios de selección.

¿Cómo influye la clasificación y compactación del suelo en la selección del vibrohincador

La clasificación del suelo ayuda a anticipar cómo interactuará con la vibración. “Arena con limo” aporta más información que “terreno firme”, porque reúne materiales con respuestas distintas. Relacione la proporción de partículas finas, la cohesión y las capas presentes con el elemento que instalará. Así, podrá seleccionar el equipo según las condiciones reales del estrato, no solo por el nombre general del suelo.

La compactación describe qué tan juntas están las partículas de un suelo granular. Una arena suelta ofrece menos resistencia al desplazamiento que una arena densa, aunque ambas pertenezcan a la misma clasificación. En la arena densa, el vibrohincador enfrenta mayor resistencia al avance. En arcilla, considere la consistencia y la humedad, que describen mejor su comportamiento que la compactación granular.

Para interpretar la información del terreno, separen estos aspectos:

• Composición: distingan arena, grava, limo y arcilla. Una mezcla de arena y finos no responde igual que una arena limpia.
• Estado de compactación: comparen si el estrato granular está suelto o denso. Esa diferencia modifica la resistencia que encontrará un pilote.
• Humedad: consideren si el material está seco, húmedo o saturado. El agua influye en la interacción entre partículas durante la vibración.
• Continuidad de capas: identifiquen cambios entre materiales. Una tablestaca puede avanzar en arena y desacelerarse al llegar a grava densa.

Un perfil de suelo permite relacionar estas características con la profundidad. Si una capa superficial de relleno precede a limo y luego a arena compacta, por ejemplo, el equipo enfrentará condiciones variables durante el hincado. Evalúe la respuesta más allá del primer tramo: un cambio en la velocidad o la desviación del elemento puede señalar una transición que conviene analizar.

La clasificación también ayuda a reconocer los límites del método. Si un pilote encuentra grava gruesa dentro de un suelo predominantemente arenoso, ese obstáculo local puede controlar el avance. Si bajo el limo aparece una capa de arcilla rígida, su cohesión y consistencia pueden pesar más que la clasificación general del perfil. Por eso, el estrato más resistente puede definir la selección del equipo.

Relacione el informe geotécnico con el perfil del suelo y la geometría del elemento previsto. Una tablestaca delgada, un tubo y un pilote de otra sección transmiten la vibración de forma diferente. Revise dónde cambia la clasificación, qué capa concentra la resistencia y cómo se comporta el elemento durante el avance. Esta lectura conjunta permite seleccionar un vibrohincador con criterios específicos para cada estrato.

¿Qué parámetros técnicos comparar: fuerza centrífuga, frecuencia, amplitud y momento excéntrico

La ficha técnica de un vibrohincador reúne los parámetros que describen cómo transmite vibración al elemento. La fuerza centrífuga, la frecuencia, la amplitud y el momento excéntrico se relacionan, pero no expresan lo mismo. Compárelos con el suelo, el pilote y la máquina base para valorar si la configuración corresponde al trabajo previsto.

• Fuerza centrífuga: representa la fuerza generada por las masas excéntricas giratorias. Interviene en la capacidad del equipo para transmitir movimiento al elemento y vencer la resistencia alrededor de este. Una cifra aislada no determina el desempeño: también importan la frecuencia, el momento excéntrico y el perfil que se hincará.
• Frecuencia: indica cuántos ciclos de vibración ocurren por unidad de tiempo y suele expresarse en Hz. Su efecto depende del terreno y de la estructura cercana. Al comparar equipos, relacionen la frecuencia con las condiciones del proyecto, no solo con el valor máximo que aparece en la ficha.
• Amplitud: describe el desplazamiento vibratorio asociado al movimiento del equipo. Junto con la frecuencia, ayuda a entender cómo se transmite energía al pilote o a la tablestaca. Una sección más rígida puede responder de manera distinta a un perfil delgado, incluso con el mismo vibrohincador.
• Momento excéntrico: expresa el efecto de las masas descentradas que generan la vibración. En términos prácticos, influye en la intensidad del movimiento transmitido. Si el equipo permite ajustar este parámetro, la configuración puede adaptarse a distintas fases del trabajo y condiciones del entorno.

Revise estos valores en conjunto. Dos equipos pueden presentar una fuerza centrífuga similar y diferir en frecuencia y momento excéntrico. Su interacción con arena densa, arcilla o capas alternadas puede variar; por eso, el valor más alto no significa automáticamente que el equipo sea más adecuado.

Compare también los parámetros con el elemento y la fuente hidráulica. Un tubo, un pilote de sección amplia y una tablestaca transmiten la vibración de manera distinta. La máquina base debe suministrar el flujo y la presión que requiere el vibrohincador. Si alguno de estos componentes no es compatible, los valores nominales de la ficha no bastan para describir el rendimiento en obra.

En la evaluación, anoten para cada alternativa los cuatro parámetros y relaciónenlos con el perfil del suelo, el elemento y el sistema de potencia. Luego contrasten esas condiciones con la operación prevista, incluido el hincado o la extracción. Revisen opciones de vibrohincado para su proyecto con estos criterios técnicos.

Si un beneficiario se muda, quien presentó la petición debe comunicarse con el Centro de Contacto de USCIS o con la oficina que tiene jurisdicción sobre el caso. En otras palabras, ante la mudanza del beneficiario, el contacto corresponde a quien presentó la petición y puede dirigirse a cualquiera de esas dos opciones. La indicación identifica la situación, a la persona que debe comunicarse y los canales de contacto señalados.

Anteng México: Martillo Vibratorio Hidráulico

Anteng México ofrece el Martillo Vibratorio Hidráulico para hincar y extraer pilotes o tablestacas. Para elegir una configuración, relacione la clasificación y compactación del suelo con el elemento, la máquina base y los parámetros técnicos del equipo. Si el proyecto requiere montaje sobre excavadora, el Vibratorio para Excavadora es otra opción de su oferta. Cuando la resistencia del terreno lleve a considerar un método de impacto, también puede evaluar el Martillo de Impacto Hidráulico. El Power Pack Hidráulico complementa los equipos que requieren una unidad externa de potencia. Anteng México brinda asesoría especializada para proyectos de pilotaje. Contacte a Anteng México para conversar sobre las condiciones de su proyecto.

Conviertan el análisis del terreno en una decisión de equipo

El siguiente paso es integrar la información geotécnica con las condiciones operativas de la obra. Antes de definir el equipo, prepare una ficha breve con el perfil del suelo, el elemento que instalará, la máquina base y el método de trabajo. Esta referencia convierte el análisis de cómo elegir el vibrohincador correcto según el tipo de suelo en criterios concretos para comparar alternativas.

Esta información también permite identificar qué aspectos requieren más atención durante la planeación: los cambios entre estratos, la resistencia al avance y la compatibilidad del vibrohincador con la fuente de potencia. Con esa base, podrá plantear una conversación técnica más precisa y orientar la selección a las necesidades reales del proyecto, en lugar de basarse en una característica aislada del equipo.

Contacten a Anteng México para analizar su proyecto de hincado y avanzar con una decisión técnica bien fundamentada.

Preguntas frecuentes

¿Qué pasos seguir para elegir y verificar en campo el vibrohincador adecuado?

Compare los datos del terreno y del elemento con la ficha técnica, y valide la respuesta durante una prueba controlada en campo. Registre sus observaciones para distinguir una limitación del equipo de un cambio en el estrato.

1. Anoten el material encontrado y la profundidad donde cambia.
2. Confirmen que la mordaza sujete el perfil sin deslizamientos.
3. Observen si el elemento conserva la alineación y avanza de forma continua.
4. Relacionen el comportamiento con la configuración y los parámetros del vibrohincador.
5. Si el avance se altera, documenten el punto y revisen el perfil del terreno antes de modificar la selección.

¿Cuándo usar un vibrohincador hidráulico, eléctrico o diésel?

El vibrohincador hidráulico puede acoplarse a una excavadora compatible o recibir potencia de un Power Pack; el suministro debe cumplir los requerimientos del equipo. El accionamiento eléctrico depende de las condiciones de suministro y la configuración de la obra. No se describen criterios para uno diésel.

¿Cómo elegir la capacidad del vibrohincador según el peso y la longitud del pilote o tablestaca?

Compare la capacidad del equipo con la sección, la longitud y la masa del pilote o perfil. Considere también la densidad y resistencia del suelo, la geometría del elemento y la compatibilidad de la mordaza.

¿Qué estudios geotécnicos se necesitan antes de seleccionar un vibrohincador?

Antes de seleccionar el equipo, evalúe la composición, cohesión, compactación y humedad del terreno, así como la continuidad de los estratos. El artículo no identifica estudios geotécnicos específicos.

¿Qué riesgos de vibración, ruido y daño a estructuras cercanas deben considerarse?

Cerca de estructuras sensibles, considere cómo se transmite la vibración al entorno y revise si el equipo permite controlar el momento excéntrico. La selección también debe tomar en cuenta el suelo y el elemento que se hincará.
