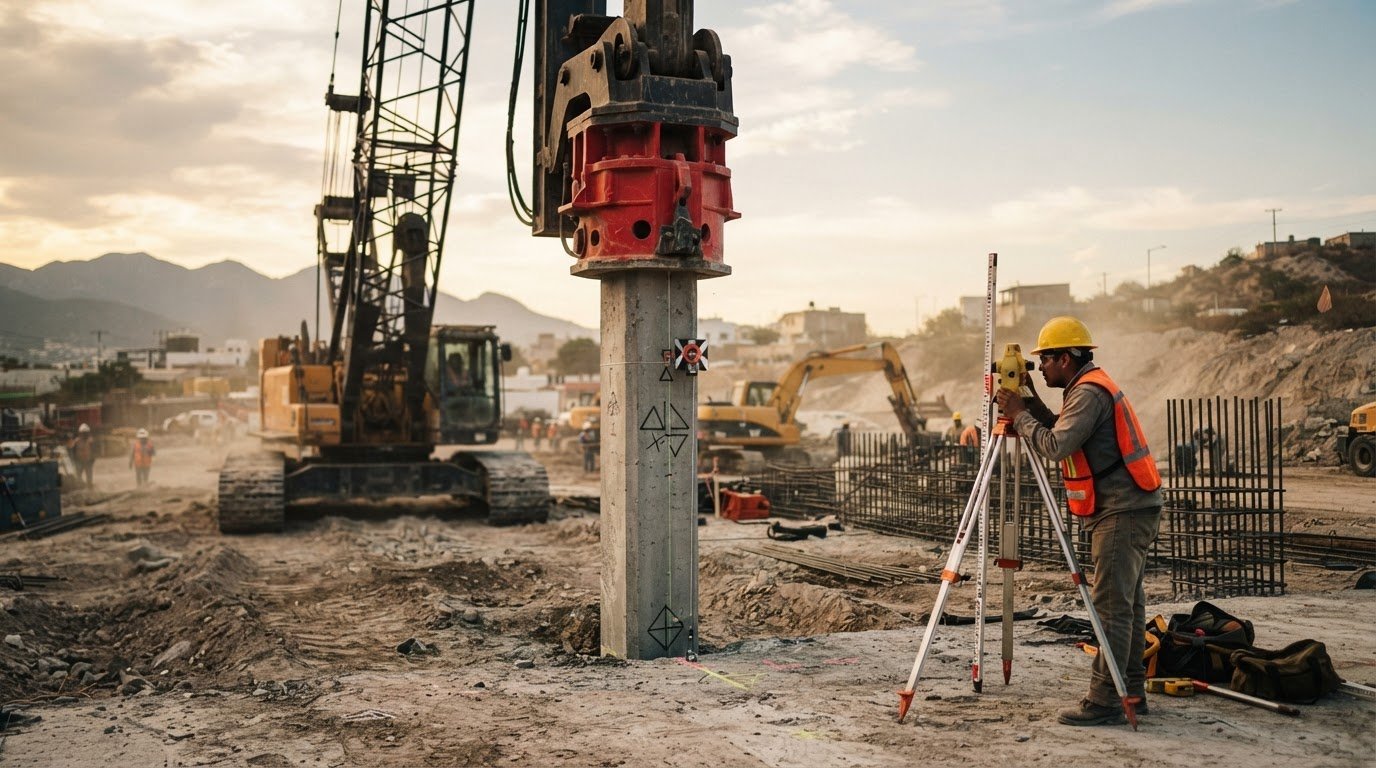

¿Cómo detectar una desviación antes de que avance el hincado y complique la ejecución? La alineación inicial es indispensable, pero por sí sola no garantiza que el pilote conserve la verticalidad durante todo el proceso. El control de verticalidad en el hincado de pilotes requiere referencias claras, verificaciones oportunas y criterios definidos para responder a las condiciones que se presentan en campo.
Es común tener dudas sobre cuándo medir, qué instrumentos utilizar y cómo registrar los resultados. También es necesario distinguir entre una variación que debe vigilarse y una desviación que exige detener el trabajo y evaluar el procedimiento. Las decisiones deben basarse en los criterios técnicos establecidos para cada proyecto, no en apreciaciones aisladas.
En este artículo aprenderán a organizar el control desde la preparación del pilote, establecer referencias de alineación y verificar la verticalidad durante el hincado. También revisaremos qué información conviene documentar y cómo utilizarla para tomar decisiones ante una desviación. El objetivo es integrar la medición al proceso de trabajo y detectar cambios a tiempo, con un método consistente y adecuado al tipo de pilote, el suelo y los requisitos de la obra.
Puntos Clave
- Distinga la inclinación del pilote de su posición en planta y profundidad para definir qué debe medir en cada verificación.
- Elija métodos de medición compatibles con la visibilidad, el acceso, la geometría del elemento y el procedimiento aprobado para el proyecto.
- El control de verticalidad en el hincado de pilotes requiere comprobaciones durante el proceso, no solo una alineación inicial.
- Organice una secuencia de campo que incluya revisión de planos, mediciones, registro de resultados y revisión técnica de desviaciones.
- Relacione el equipo de hincado con el tipo de pilote, las condiciones del suelo y los criterios técnicos del proyecto.
¿Qué significa controlar la verticalidad en el hincado de pilotes?
Controlar la verticalidad significa comprobar que el eje longitudinal del pilote conserve la orientación prevista respecto a la referencia geométrica definida en el proyecto. En la práctica, se compara la posición del elemento con un eje vertical de referencia y se registra cualquier variación. Esto no implica aplicar una tolerancia universal: los límites aceptables deben corresponder a los documentos y criterios técnicos del proyecto.
La verticalidad no es lo mismo que la posición en planta ni que la profundidad alcanzada. La posición en planta indica dónde queda el pilote en el terreno; la inclinación describe la orientación de su eje, y la profundidad indica cuánto ha penetrado. Son aspectos relacionados, pero cada uno requiere su propia verificación. Para contextualizar la función y los métodos de instalación de estos elementos, pueden consultar Pilote (cimentación).
El control de verticalidad en el hincado de pilotes no termina con la colocación inicial. La resistencia del terreno y las condiciones de instalación pueden cambiar a medida que el elemento avanza. Verificarlo durante la operación permite reconocer una alteración mientras todavía se puede evaluar el proceso, en lugar de descubrirla únicamente al finalizar. La frecuencia y el método de medición deben definirse para el proyecto.
¿Qué se verifica antes y durante el hincado?
Antes de iniciar, revisen en los planos y documentos el eje previsto, la ubicación del pilote y las referencias geométricas que servirán para controlar su orientación. Con el pilote presentado y sujeto, comprueben su posición inicial antes de aplicar energía. Esta lectura establece una condición de partida para comparar las mediciones posteriores.
Observar que el pilote parece vertical es una inspección visual, no una medición documentada. Cuando el procedimiento del proyecto requiere una lectura instrumental, registren el método utilizado, el momento de la medición y el resultado. De este modo, las observaciones posteriores pueden compararse con la referencia inicial y someterse a una revisión técnica.
¿Por qué puede cambiar la alineación del pilote?
La orientación puede verse afectada por condiciones de preparación e instalación. Una superficie irregular, un posicionamiento inicial deficiente o cambios en la estabilidad del sistema de sujeción pueden influir en cómo se mantiene el eje. Por eso, la comprobación inicial establece una referencia, pero no sustituye las verificaciones durante el avance.
La respuesta del suelo también puede variar con la profundidad o entre zonas cercanas. No atribuyan automáticamente una desviación observada a una sola causa. Para evaluarla, relacionen las mediciones con la secuencia de hincado, la condición del equipo y las observaciones de campo. Este análisis ayuda a distinguir un cambio real de alineación de una lectura que conviene repetir o revisar.

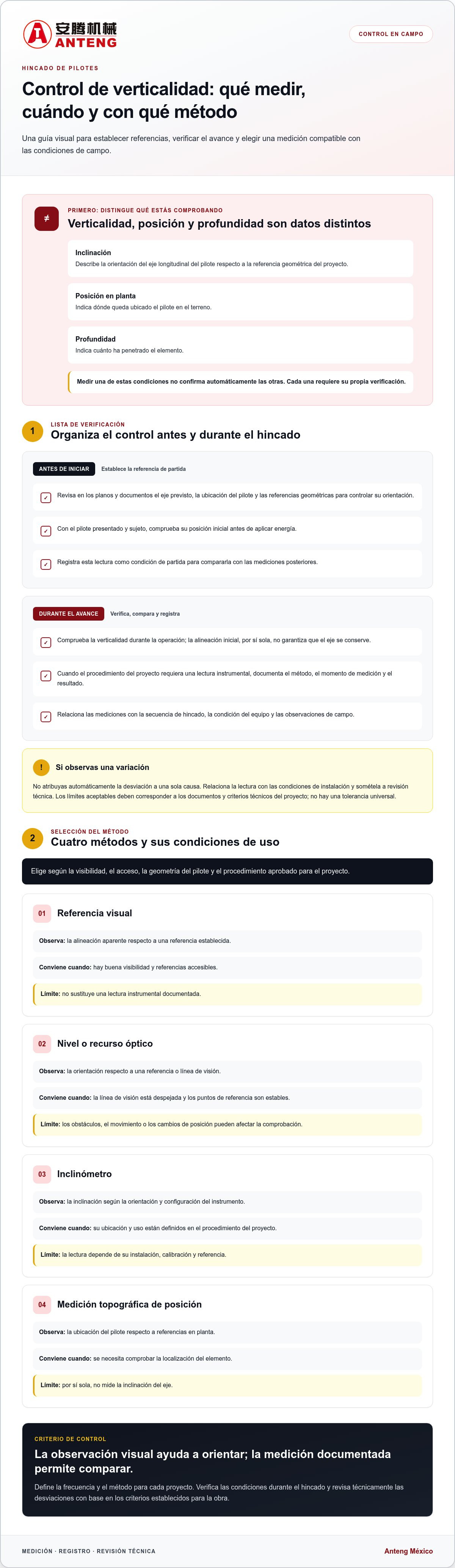

¿Qué métodos permiten medir la verticalidad de un pilote?
El método adecuado depende de la visibilidad del elemento, el espacio disponible, su geometría y la secuencia de hincado. Una referencia visual puede servir para una revisión inicial, mientras que una medición instrumental permite registrar datos comparables. En todos los casos, el instrumento y la manera de usarlo deben ser compatibles con el procedimiento aprobado para el proyecto.
La inclinación describe la orientación del eje del pilote; la posición en planta indica dónde se ubica respecto a las referencias del proyecto. Medir una no confirma automáticamente la otra. La selección del equipo de hincado también forma parte de la planificación. La descripción de distintos métodos de hincado de pilotes permite contextualizar las diferencias entre sistemas de impacto y vibración.
| Método | Dato observado | Condición de uso | Limitación operativa |
|---|---|---|---|
| Referencia visual | Alineación aparente del pilote respecto a una referencia establecida | Buena visibilidad y referencias accesibles | No sustituye una lectura instrumental documentada |
| Nivel o recurso óptico | Orientación respecto a una referencia o línea de visión | Línea de visión despejada y puntos de referencia estables | Obstáculos, movimiento o cambios de posición pueden afectar la comprobación |
| Inclinómetro | Inclinación medida según la orientación y configuración del instrumento | Ubicación y uso definidos en el procedimiento del proyecto | La lectura depende de su instalación, calibración y referencia |
| Medición topográfica de posición | Ubicación del pilote respecto a referencias en planta | Cuando se necesita comprobar la localización del elemento | No mide por sí sola la inclinación de su eje |
¿Cuándo conviene usar instrumentos ópticos o niveles?
Los niveles y recursos ópticos ayudan a establecer o comprobar la alineación cuando el pilote y las referencias pueden observarse con claridad. Antes de medir, verifiquen que la línea de visión esté despejada y que los puntos de referencia permanezcan estables durante la lectura. Estos métodos pueden ser útiles en ciertas configuraciones, pero no son suficientes para todas las geometrías ni para cualquier condición de acceso.
¿Qué aporta un inclinómetro al control de verticalidad?
Un inclinómetro registra la inclinación según las características y la orientación del instrumento. Puede aportar lecturas durante el proceso si el método de instalación y medición lo permite, pero esa información no reemplaza una comprobación independiente respecto a las referencias geométricas del proyecto. La ubicación, calibración, frecuencia de lectura y forma de documentar los resultados deben definirse en el procedimiento aplicable.
Para el control de verticalidad en el hincado de pilotes, combinen el instrumento con una secuencia de medición consistente y registros que puedan revisarse. La asesoría técnica para equipos de pilotaje de Anteng México ayuda a relacionar las características del equipo con el pilote, el suelo y los criterios del proyecto.
¿Basta con alinear el pilote antes de iniciar el hincado?
No. La alineación inicial establece una condición de partida, pero no demuestra que el pilote conservará esa orientación a medida que penetra en el terreno. La interacción con el suelo, el equipo y las condiciones de instalación puede cambiar durante el avance. Por eso, el control debe incluir revisiones posteriores y una comprobación al finalizar.
Cada etapa aporta información distinta. Antes de iniciar, se confirma que el pilote está colocado conforme a las referencias del proyecto. Durante el hincado, las mediciones permiten detectar cambios mientras el proceso sigue en curso. Al concluir, se registra la condición final para compararla con los requisitos establecidos. Interpreten cada lectura en conjunto con las demás, no de forma aislada.
La frecuencia de verificación debe quedar definida en el procedimiento del proyecto. Los puntos de revisión deben considerar el tipo de pilote, la secuencia de trabajo y las condiciones observadas en campo. Tampoco conviene aplicar una tolerancia genérica: la evaluación debe basarse en el diseño y los criterios aprobados para esa obra.
¿En qué momentos conviene volver a medir?
Establezcan las verificaciones antes del hincado, durante las etapas previstas en el procedimiento y al completar la instalación. No existe una frecuencia única que aplique a todos los proyectos; el plan debe ajustarse a la geometría del elemento, el método de hincado y las condiciones del sitio.
Para comparar lecturas de forma confiable, documenten cualquier cambio que pueda influir en ellas. Por ejemplo, registren una interrupción del trabajo, un reajuste del sistema de sujeción o una modificación de la configuración de medición junto con la etapa correspondiente. Así se conserva el contexto de cada resultado y se evitan comparaciones engañosas.
¿Qué hacer si se detecta una desviación?
Actúen conforme al procedimiento establecido. Si indica una pausa operativa ante una desviación, suspendan el avance según lo previsto y notifiquen al responsable técnico. No intenten corregir la orientación con base en un criterio informal ni continúen sin evaluar la lectura frente a los criterios documentados del proyecto.
Registren la lectura observada, la etapa del hincado, la referencia utilizada y las condiciones visibles durante la medición. Conserven el resultado tal como se obtuvo, sin ajustarlo para hacerlo coincidir con el diseño. Después, el responsable técnico puede revisar la información, valorar si hace falta repetir la medición y definir la respuesta conforme a los documentos aprobados.
El control de verticalidad en el hincado de pilotes es más sólido cuando conecta mediciones, contexto y decisiones. Ese registro facilita la revisión técnica y permite explicar cómo se respondió ante cada variación.
¿Cómo establecer un procedimiento de control de verticalidad en campo?
Un procedimiento útil convierte los criterios del proyecto en una secuencia repetible: qué se revisa, quién lo registra y quién evalúa los resultados. El control de verticalidad en el hincado de pilotes debe partir de planos y documentos aprobados; los criterios de aceptación no deben improvisarse ni sustituirse por tolerancias genéricas.
¿Cómo preparar las referencias antes de hincar?
Antes de movilizar el equipo para cada pilote, confirmen su identificación, ubicación, eje y orientación previstos en los documentos del proyecto. Definan referencias visibles y protegidas que permitan repetir las mediciones con el mismo criterio. Revisen también que el equipo y el sistema de sujeción estén posicionados de acuerdo con el procedimiento de trabajo.
La organización de obra puede asignar funciones distintas para evitar confusiones: una persona realiza y registra las mediciones; el operador controla el equipo según la secuencia establecida; y el responsable técnico revisa los resultados, los compara con los criterios aprobados y determina cómo proceder ante una desviación.
¿Cómo documentar lecturas y decisiones de campo?
Vinculen cada lectura con el pilote y la etapa de instalación correspondiente. Un registro práctico puede incluir estos campos:
- Identificación: número o clave del pilote y fecha de trabajo.
- Medición: etapa del hincado, instrumento utilizado, referencia geométrica y lectura obtenida.
- Contexto: responsable de la lectura y observaciones sobre las condiciones de campo o cambios en el procedimiento.
- Seguimiento: desviación observada, acción tomada y revisión o aprobación técnica correspondiente.
Completen el registro en cada punto de control definido, no solo al cierre. Si ocurre una interrupción, se ajusta la sujeción o cambia una condición que pueda afectar la comparación, anótenlo junto con la lectura pertinente. Conservar los datos tal como se obtuvieron permite revisar la secuencia con claridad y evita perder información útil para la evaluación.
Al finalizar el hincado, incorporen la lectura de cierre y las observaciones finales al expediente del pilote. Si aparece una desviación, documenten la situación y la respuesta aplicada sin modificar los datos originales. La decisión de aceptar, continuar o ajustar el procedimiento corresponde al responsable técnico y debe basarse en los documentos aprobados del proyecto.
La asesoría técnica para equipos de pilotaje de Anteng México puede ayudar a relacionar el procedimiento de campo con la selección del equipo según el pilote, el suelo y los requisitos del proyecto.
¿Cómo influye el equipo de hincado en el control de verticalidad?
El equipo influye en la forma en que el pilote avanza y en cómo se puede controlar durante la instalación, pero no garantiza por sí mismo que conserve la verticalidad. La selección debe corresponder al tipo y la geometría del pilote, las condiciones del suelo, el método previsto y los requisitos técnicos del proyecto. Después, la operación debe coordinarse con las referencias y mediciones definidas en el procedimiento de control.
Un vibrohincador utiliza vibraciones de alta frecuencia para facilitar el hincado al reducir la fricción del suelo. En cambio, un martillo de impacto hidráulico emplea un pistón accionado por presión de aceite para golpear la cabeza del pilote. Son métodos distintos y ninguno sustituye la comprobación de la alineación ni las decisiones del equipo técnico de obra.
¿Qué revisar al elegir el equipo para el proyecto?
La evaluación debe considerar en conjunto el pilote, el terreno y la operación prevista. Revisen, por ejemplo:
- El material, la geometría y las dimensiones del pilote, según los documentos del proyecto.
- Las condiciones del suelo identificadas para el sitio y la respuesta esperada durante el hincado.
- La compatibilidad del equipo con la máquina base y los accesorios necesarios para sujetar y posicionar el elemento.
- La forma en que se integrarán las verificaciones de alineación a la secuencia de operación.
Un cambio en el equipo o en la configuración de sujeción puede afectar la continuidad de las mediciones. Por ello, documenten los ajustes y mantengan el método de control previsto. Para ampliar la evaluación de equipos de vibración, consulten los recursos técnicos sobre martillo vibratorio hidráulico como parte de la planeación del proyecto.
¿Cómo integrar asesoría técnica y control en la planeación?
Incorporen la selección del equipo desde la revisión de los requisitos del pilote, el suelo y la obra. La asesoría técnica de Anteng México puede apoyar la evaluación de equipos de hincado de acuerdo con las condiciones y necesidades del proyecto. Anteng México comercializa y renta equipos, por lo que ambas alternativas pueden considerarse según la planificación de cada obra y los criterios técnicos de operación y control.
Al comparar opciones, definan quién opera el equipo, quién realiza las mediciones y quién revisa los resultados, de acuerdo con la organización de la obra. Alineen esa distribución con el procedimiento aprobado y los registros requeridos. Así, el control de verticalidad en el hincado de pilotes queda integrado a la selección y operación del equipo, en vez de tratarse como una revisión aislada.
Anteng México ofrece asesoría técnica sobre sus soluciones de pilotaje para relacionar los equipos disponibles con los requerimientos del proyecto. Una evaluación ordenada permite planear la operación con criterios claros y sostener el seguimiento geométrico durante el hincado.
Integre el control a cada etapa del hincado
Una alineación inicial establece la referencia, pero no confirma que el pilote mantenga su orientación durante todo el hincado. El control de verticalidad en el hincado de pilotes requiere mediciones en etapas definidas, instrumentos adecuados al procedimiento y registros que relacionen cada lectura con las condiciones de campo.
También es esencial distinguir inclinación, posición en planta y profundidad. Ante una desviación, documenten el dato y la etapa, y evalúen la respuesta conforme a los criterios aprobados del proyecto. La elección del equipo debe corresponder al pilote, el suelo y el método de instalación; ningún equipo reemplaza el seguimiento técnico.
Anteng México ofrece asesoría técnica, soporte local y servicio posventa para proyectos en México. Para revisar soluciones de hincado y evaluar el equipo de acuerdo con los requerimientos de su proyecto, conozca las soluciones de hincado y solicite asesoría técnica a Anteng México. Con referencias claras y un proceso documentado, su equipo podrá tomar decisiones de campo con mayor consistencia.
Preguntas frecuentes
¿Cómo se mide la verticalidad de un pilote durante el hincado?
Se compara la orientación del eje del pilote con la referencia geométrica definida para el proyecto, utilizando el método y el instrumento establecidos en el procedimiento. Las lecturas se realizan antes de iniciar, durante las etapas previstas y al terminar. En el control de verticalidad en el hincado de pilotes, cada medición debe asociarse con la etapa, la referencia utilizada y las condiciones observadas para facilitar su revisión técnica.
¿Es suficiente revisar la verticalidad del pilote antes de hincarlo?
No. La revisión inicial confirma la alineación de partida, pero no demuestra que el pilote mantendrá esa orientación mientras avanza en el suelo. Las condiciones locales y la respuesta del terreno pueden variar durante la instalación. Por eso, el procedimiento del proyecto debe establecer verificaciones durante el hincado y una lectura de cierre, con un registro que permita comparar resultados de manera consistente.
¿Qué instrumento se utiliza para controlar la verticalidad de pilotes?
No existe un solo instrumento adecuado para todos los casos. Según la visibilidad, el acceso y la geometría del pilote, pueden emplearse niveles o recursos ópticos para comprobar la alineación e inclinómetros para registrar la inclinación, de acuerdo con su configuración. La posición en planta requiere una comprobación distinta. El instrumento y su uso deben ser compatibles con el procedimiento aprobado para la obra.
¿Qué pasa si un pilote pierde verticalidad durante el hincado?
La respuesta debe seguir el procedimiento y los criterios técnicos aprobados para el proyecto. Si ese procedimiento indica detener el avance ante una desviación, hagan una pausa y comuniquen el hallazgo al responsable técnico. Registren la lectura original, la etapa de instalación, la referencia utilizada y las condiciones observables. La decisión de repetir la medición, continuar o tomar otra acción corresponde a la revisión técnica, no a una corrección informal.
¿Cuál es la tolerancia permitida de verticalidad en pilotes?
No hay una tolerancia única que aplique a todos los pilotes y proyectos. El criterio depende del tipo de elemento, su función y los requisitos de diseño establecidos para la obra. Revisen los planos y documentos técnicos aprobados para identificar el límite aplicable. Si se detecta una desviación, compárenla con esos criterios y soliciten la evaluación del responsable técnico antes de decidir cómo proceder.
¿El vibrohincador garantiza que el pilote quede vertical?
No. Un vibrohincador facilita el hincado mediante vibraciones, pero por sí solo no asegura la orientación final del pilote. La verticalidad también depende de la preparación, el posicionamiento, la sujeción, las condiciones del suelo y el control durante la operación. El equipo debe seleccionarse de acuerdo con el pilote y los requisitos del proyecto, e integrarse a un procedimiento definido de medición y registro.
¿Qué datos debe incluir el registro de verticalidad de pilotes?
Incluyan la identificación del pilote, la fecha, la etapa de instalación, el instrumento utilizado, la referencia geométrica, la lectura y la persona responsable de medir. Anoten también las condiciones observables, las desviaciones detectadas y las acciones tomadas, junto con la revisión técnica correspondiente. Si hubo interrupciones o cambios de configuración, regístrenlos para conservar el contexto y comparar las mediciones de forma confiable.
