¿La energía nominal de un martillo refleja lo que realmente recibe el pilote? No necesariamente. El cálculo de la eficiencia de un martillo de impacto debe considerar la energía que se transfiere durante el hincado, no solo el dato de la ficha técnica. El tipo de suelo, las características del pilote y las condiciones del equipo también influyen en el resultado.
Las especificaciones del fabricante son un punto de partida, pero compararlas sin datos de campo puede llevar a conclusiones equivocadas sobre el rendimiento. Para evaluar un martillo de impacto hidráulico, registren las condiciones de cada prueba y distingan entre la energía nominal y la energía medida en el pilote.
En esta guía encontrarán una fórmula con variables definidas, las mediciones e instrumentos que pueden ayudar a verificar el resultado y los aspectos del hincado que deben considerarse al comparar equipos. También veremos cómo una prueba dinámica con un analizador de pilotes (PDA), conforme a ASTM D4945, puede aportar datos para evaluar la transferencia de energía en campo. Así podrán usar el cálculo como apoyo para seleccionar y operar el equipo según las necesidades del proyecto.
Puntos Clave
- Distingan la energía nominal del martillo de la energía que realmente se transfiere al pilote y del avance observado durante el hincado.
- Para el cálculo de la eficiencia de un martillo de impacto, dividan la energía transferida entre la energía de referencia y multipliquen por cien. Comparen datos del mismo golpe o periodo.
- Registren las condiciones del equipo, el pilote, el suelo y el procedimiento de medición para interpretar los resultados en contexto.
- En una prueba de campo, separen las mediciones instrumentadas de las observaciones operativas, como el avance del pilote, y documenten cómo obtuvieron cada dato.
- Usen la eficiencia como un insumo para evaluar el martillo de impacto hidráulico, junto con las características del pilote, las condiciones del suelo y los datos del fabricante.
¿Qué significa calcular la eficiencia de un martillo de impacto?
La eficiencia no se determina únicamente a partir de la energía que el equipo declara en su ficha técnica. Para calcularla, se compara una energía de referencia del martillo con la energía que efectivamente se transfiere al pilote, mediante un método de medición definido. El resultado es un porcentaje que describe esa relación bajo las condiciones evaluadas, no una propiedad fija que pueda aplicarse a cualquier hincado.
La eficiencia energética de un martillo es la proporción de la energía de referencia que se transfiere al pilote durante el golpe o periodo analizado, calculada con un método de medición explícito. Esta definición aclara qué valores se usan y evita confundir tres datos distintos: la energía nominal del equipo, la energía medida en el pilote y el avance obtenido durante el hincado.
El cálculo de la eficiencia de un martillo de impacto depende de cómo se determina la energía transferida y qué valor se adopta como referencia. Si se cambia el método o la base de comparación, el porcentaje puede cambiar aunque se evalúe el mismo equipo. Para conocer las diferencias generales entre tecnologías, pueden consultar esta descripción de los tipos de martillos de impacto. La evaluación de eficiencia, sin embargo, requiere datos específicos del martillo y del pilote.
¿Qué energía se compara en el cálculo?
La energía nominal es el valor indicado para el martillo en la documentación del fabricante. Sirve como referencia, pero no demuestra por sí sola cuánta energía llegó al pilote. La energía transferida debe obtenerse mediante una medición o un método validado para la prueba. Antes de compararlas, verifiquen que ambas cantidades correspondan al mismo golpe o periodo y estén expresadas en unidades compatibles. Si no se cumple alguna de estas condiciones, el porcentaje no será interpretable.
Eficiencia energética y rendimiento de hincado: ¿son lo mismo?
No. El rendimiento de hincado se describe mediante indicadores de avance, como la penetración registrada durante un intervalo o una cantidad determinada de golpes. Estos datos muestran cuánto progresó el pilote bajo condiciones documentadas, pero no miden directamente la energía transferida. El suelo, las características del pilote y la configuración del equipo pueden afectar el avance y la transferencia de energía de manera diferente. Por eso, registren ambos indicadores por separado.
¿Cómo se calcula la eficiencia de un martillo de impacto paso a paso?
El cálculo compara la energía transferida al pilote con una energía de referencia del martillo. La operación es sencilla; la confiabilidad del resultado depende de que ambas cantidades estén bien definidas y provengan de datos comparables.

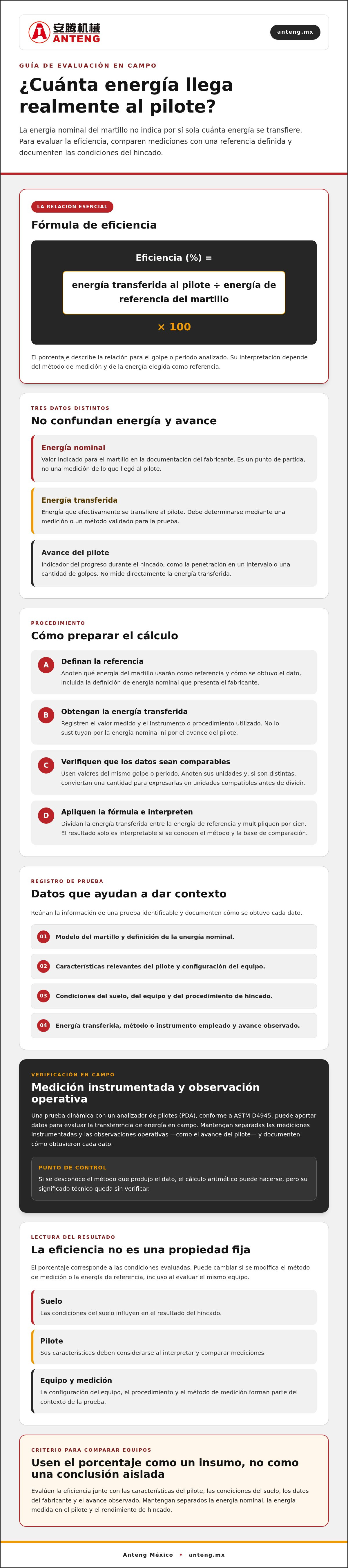

Eficiencia (%) = (energía transferida al pilote ÷ energía de referencia del martillo) × 100. El porcentaje obtenido depende del método usado para medir la energía transferida y de la referencia elegida. Por eso, la fórmula no sustituye la validación de los datos.
¿Qué datos se necesitan antes de aplicar la fórmula?
Antes de calcular, reúnan la información de una prueba identificable y documenten cómo se obtuvo cada valor. Como mínimo, registren:
- El modelo del martillo y la definición de energía nominal que presenta la documentación del fabricante.
- Las características relevantes del pilote y la configuración del equipo durante la prueba.
- Las condiciones del hincado necesarias para interpretar la medición y compararla con otras.
- El valor de energía transferida, junto con el instrumento o procedimiento empleado para determinarlo.
El numerador debe representar energía efectivamente transferida, obtenida mediante una medición o un método validado. No lo sustituyan por el avance del pilote ni por la energía nominal del equipo. Si no conocen el método que produjo el dato, pueden calcular el porcentaje aritméticamente, pero su significado técnico quedará sin verificar.
¿Cómo resolver el cálculo sin mezclar unidades?
Primero, anoten ambos valores con sus unidades. Si no coinciden, conviertan una de las cantidades para expresarlas en la misma unidad antes de dividir. Por ejemplo, si la energía transferida se registra como Et y la energía de referencia como Er, el procedimiento simbólico es:
Eficiencia (%) = (Et ÷ Er) × 100.
Ambas variables deben corresponder al mismo golpe o periodo evaluado. No comparen la energía transferida de un golpe con una referencia calculada para otro intervalo. Después de multiplicar el cociente por cien, comprueben que los valores originales, las unidades y la base temporal sean coherentes. El resultado es un indicador de la transferencia medida bajo ese método y esas condiciones, no una medida directa del avance ni una garantía de rendimiento en otros pilotes o suelos.
Para interpretar el resultado junto con las características del equipo y del pilote, puede ser útil solicitar una revisión de los datos del martillo de impacto hidráulico.
¿Qué factores cambian la eficiencia medida durante el hincado?
Una variación en el porcentaje calculado no necesariamente indica una falla del martillo. Puede deberse a cambios en el equipo, el pilote, el suelo o el procedimiento de medición. Para comparar pruebas, documenten estas condiciones y comprueben si los datos se obtuvieron de manera equivalente. Si cambian varias variables al mismo tiempo, no será posible atribuir la diferencia a una sola causa.
¿Cómo influyen el martillo, el pilote y el suelo?
Registren la configuración del martillo de impacto hidráulico y el método de operación utilizado en cada prueba. Para el pilote, anoten su identificación y las características geométricas disponibles. Para el suelo, incluyan la descripción geotécnica correspondiente al tramo evaluado. La resistencia del terreno y su interacción con el pilote pueden modificar la respuesta al golpe. Por eso, una diferencia en el avance no demuestra por sí misma un cambio en la energía transferida.
La eficiencia energética y el rendimiento de hincado son indicadores distintos. El primero se refiere a la transferencia medida según el método elegido; el segundo describe el avance observado bajo ciertas condiciones. Si cambian el suelo o la configuración, puede cambiar el avance, pero eso no permite concluir por sí solo que la eficiencia del equipo aumentó o disminuyó.
Esta matriz ayuda a organizar la comparación sin asignar valores universales:
| Factor | Efecto potencial en la lectura | Dato que conviene registrar |
|---|---|---|
| Martillo y operación | Una configuración o forma de operación distinta puede alterar la respuesta medida. | Modelo, configuración y método de operación de la prueba. |
| Pilote | Sus características pueden cambiar cómo responde al golpe. | Identificación, geometría y características conocidas. |
| Suelo | La resistencia y las condiciones del terreno influyen en la penetración y la interacción con el pilote. | Descripción geotécnica y tramo donde se realizó la medición. |
| Medición | Una instalación o un registro inconsistente puede afectar la interpretación. | Instrumento, procedimiento, unidades e identificación de cada golpe. |
¿Cómo detectar errores de medición o interpretación?
Antes de atribuir una variación al equipo, verifiquen que la calibración, la colocación y la sincronización de los sensores correspondan al procedimiento aprobado para la prueba. Confirmen que las unidades sean consistentes y que cada lectura esté asociada con el golpe y las condiciones correctas. Si falta información o hay registros discordantes, marquen el dato para revisión en lugar de tratarlo como concluyente.
El cálculo de la eficiencia de un martillo de impacto es un indicador, no un diagnóstico de daño. Una lectura aislada no confirma una falla. Las anomalías deben revisarse junto con el conjunto de mediciones, las condiciones de campo y la evaluación de un especialista.
¿Cómo verificar el cálculo de eficiencia en una prueba de campo?
Para verificar el cálculo, hay que poder rastrear de dónde provienen los datos y bajo qué condiciones se obtuvieron. Organicen la prueba en una secuencia clara: revisen la identificación y configuración del martillo, documenten el pilote y el terreno, registren las mediciones con el método correspondiente y comprueben las unidades y la consistencia antes de calcular. Al reportar el resultado, incluyan también las condiciones y limitaciones de la medición.
Separen las mediciones instrumentadas de las observaciones operativas. La energía transferida debe proceder del instrumento o procedimiento de medición definido para la prueba. En cambio, el avance del pilote es un dato observado que ayuda a describir el hincado, pero no sustituye la medición de energía. Mencionen un sistema de monitoreo en tiempo real solo si está disponible para la prueba y su uso y datos han sido validados.
¿Qué debe incluir el registro de una prueba?
El registro debe permitir vincular cada lectura con el equipo, el pilote y las condiciones de campo correspondientes. Anoten la fecha, la identificación y configuración del martillo, quién realizó la medición, el método aplicado y las unidades de cada dato. Incluyan la descripción disponible del terreno y las observaciones que ayuden a explicar diferencias entre lecturas o a repetir y revisar el cálculo.
- Equipo: identificación, modelo y configuración usada.
- Pilote: identificación y características registradas para la prueba.
- Suelo: descripción disponible y tramo evaluado.
- Método: instrumento o procedimiento que produjo la medición.
- Unidades: unidades originales y conversiones realizadas.
- Condiciones: observaciones operativas y avance registrado, separados de las mediciones instrumentadas.
Antes de reportar el porcentaje, confirmen que los datos correspondan al mismo golpe o periodo de evaluación y que las unidades sean compatibles. Si se emplea una prueba dinámica conforme a ASTM D4945, la aplicación e interpretación del método deben revisarse con personal especializado. La referencia a una norma no reemplaza la validación del procedimiento usado en campo.
¿Cuándo conviene solicitar una revisión técnica?
Soliciten una revisión si las lecturas son inconsistentes, faltan datos esenciales o no se puede confirmar cómo se obtuvo la energía transferida. También es prudente consultar a especialistas antes de cambiar la operación o configuración del martillo, o de definir criterios para aceptar un equipo. El cálculo de la eficiencia de un martillo de impacto orienta el análisis, pero no constituye por sí solo un diagnóstico ni un criterio único de aceptación.
Para relacionar los datos de campo con el tipo de pilote y la selección del equipo, pueden consultar información sobre martillos hidráulicos para pilotes y solicitar orientación técnica sobre los datos del equipo.
¿Cómo usar el cálculo para seleccionar o ajustar un martillo de impacto hidráulico?
El resultado de eficiencia ayuda a evaluar cómo se transfiere la energía en una prueba específica. No debe usarse por sí solo para seleccionar un equipo ni para aceptarlo o descartarlo. Interprétenlo junto con el tipo y las características del pilote, la información disponible del suelo, los requerimientos del proyecto y los datos técnicos del fabricante.
¿Qué decisiones puede orientar una medición confiable?
Una medición documentada permite identificar diferencias entre la energía de referencia y la energía transferida al pilote. Si la transferencia observada no coincide con lo esperado, el dato puede orientar una revisión de la configuración y de las condiciones de operación registradas. No implica que deban modificar el martillo de inmediato. Primero verifiquen la calidad de las lecturas y el método utilizado.
Al comparar alternativas, procuren que las pruebas se realicen con protocolos y condiciones equivalentes. Además del cálculo de la eficiencia de un martillo de impacto, consideren el pilote previsto, las condiciones del terreno, la logística de la obra y los requerimientos de hincado. No generalicen un resultado obtenido con otro pilote o en un suelo distinto sin analizar esas diferencias.
- Para revisar la operación: contrasten la energía medida con la referencia y la configuración documentada.
- Para evaluar la selección: relacionen los resultados con el suelo, el pilote y los requerimientos del proyecto.
- Para comparar equipos: confirmen que el método y las condiciones de prueba sean equivalentes.
¿Cómo integrar soporte técnico en la evaluación?
Si las lecturas son inconsistentes, las unidades no están claras o no pueden confirmar el método aplicado, soliciten una revisión antes de tomar decisiones. La misma precaución aplica antes de cambiar la operación, la configuración o los criterios de aceptación. Una evaluación técnica puede ayudar a ordenar los datos y determinar qué información falta para comparar opciones de manera útil.
Anteng México ofrece asesoría especializada para revisar las necesidades del proyecto y evaluar alternativas de venta o renta de equipos de hincado, según el pilote, el suelo y los requerimientos operativos. Compartan los datos disponibles del equipo y de la prueba para orientar la conversación técnica.
Solicite asesoría técnica para evaluar su proyecto de hincado.
Use datos de campo para tomar mejores decisiones
El cálculo de la eficiencia de un martillo de impacto resulta útil cuando compara la energía transferida con una referencia definida mediante un método de medición adecuado. La energía nominal no confirma por sí sola lo que recibe el pilote, y el avance durante el hincado es un indicador distinto.
Para interpretar el resultado, documenten el martillo, el pilote, el suelo y las condiciones de prueba. Comparen equipos solo con métodos y condiciones equivalentes, y usen la medición como un insumo más, junto con los datos del fabricante y los requerimientos del proyecto.
Si necesitan revisar lecturas o evaluar alternativas de equipo, Anteng México ofrece asesoría especializada y soporte técnico local, además de comercializar y rentar martillos de impacto hidráulicos y otros equipos de pilotaje. Solicite asesoría técnica para evaluar su proyecto de hincado. Con datos claros y una evaluación adecuada, podrán tomar decisiones más informadas sobre la selección y operación del equipo.
Preguntas frecuentes sobre la eficiencia de martillos de impacto
¿Cuál es la fórmula para calcular la eficiencia de un martillo de impacto?
La fórmula es: eficiencia (%) = (energía transferida al pilote ÷ energía de referencia del martillo) × 100. Para que el cálculo de la eficiencia de un martillo de impacto sea interpretable, ambas energías deben expresarse en unidades compatibles y corresponder al mismo golpe o periodo evaluado. El resultado depende de cómo se midió la energía transferida y de qué valor se eligió como referencia. Documenten ambos criterios junto con el porcentaje.
¿Qué datos necesito para calcular la eficiencia de un martillo de impacto hidráulico?
Necesitan la energía de referencia indicada en la documentación del fabricante y un valor de energía transferida obtenido mediante medición o un método validado. Registren también el modelo y la configuración del martillo, la identificación y características del pilote, las condiciones documentadas del suelo y el procedimiento de prueba. Anoten las unidades y el golpe o periodo asociado a cada lectura. Sin estos datos, el porcentaje puede ser difícil de interpretar o comparar.
¿La energía nominal del martillo es igual a la energía que recibe el pilote?
No necesariamente. La energía nominal es un valor de referencia que proporciona el fabricante, mientras que la energía recibida por el pilote debe determinarse con una medición o un método de evaluación adecuado. No asuman que toda la energía nominal se transfiere al pilote. Para comparar ambos valores, verifiquen que se refieran al mismo golpe o periodo y que sus unidades sean compatibles.
¿Cómo se mide la energía transferida durante el hincado de pilotes?

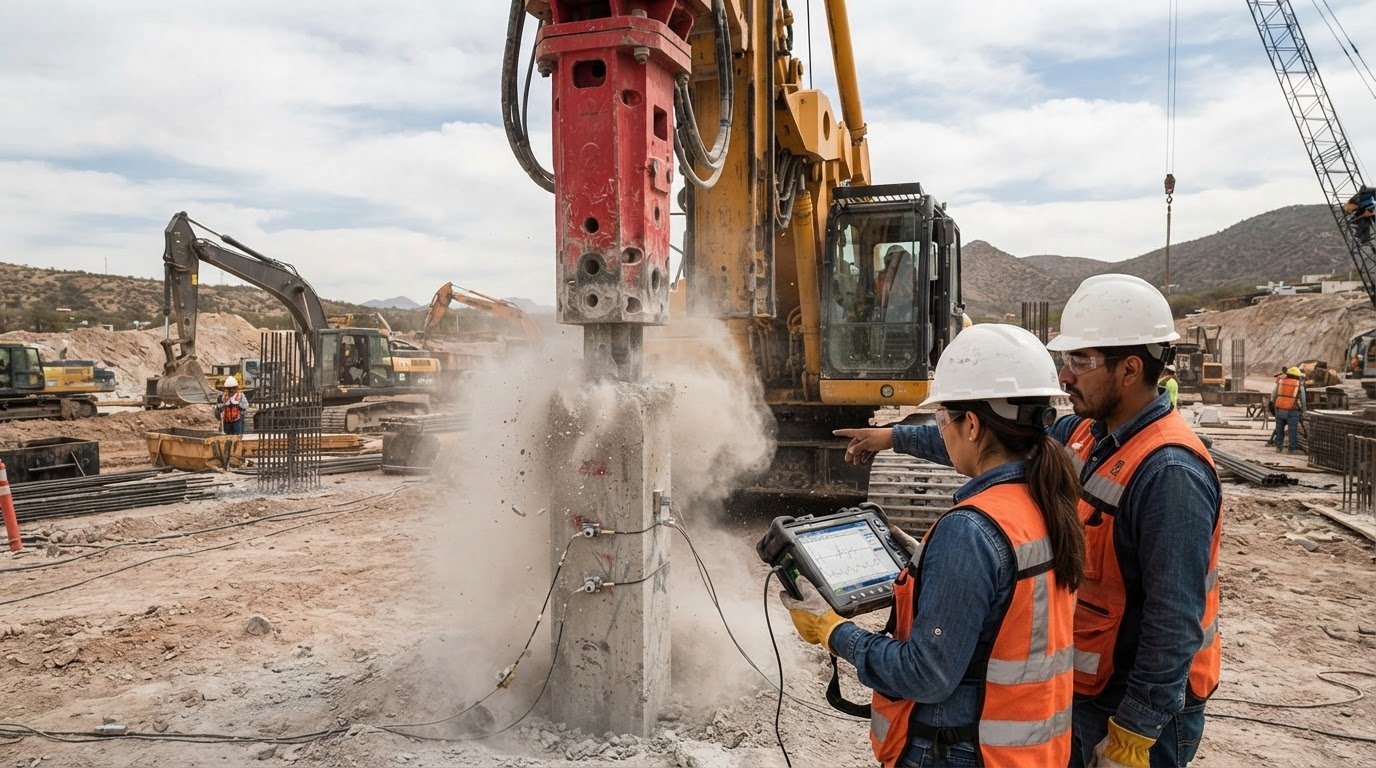

Se estima mediante un método de prueba dinámica instrumentada, con sensores y un procedimiento apropiado para el sistema de medición. Un analizador de pilotes, conocido como PDA, puede registrar datos durante el hincado para evaluar la transferencia de energía. La instalación, calibración y lectura de los instrumentos deben corresponder al procedimiento aplicado. La interpretación requiere personal especializado; el avance observado del pilote, por sí solo, no mide la energía transferida.
¿La eficiencia del martillo determina por sí sola la velocidad de hincado?
No. La eficiencia representa la proporción de energía transferida respecto a una referencia definida; la velocidad o tasa de penetración describe el avance del pilote durante un intervalo o una cantidad de golpes. Son indicadores relacionados, pero distintos. El tipo de suelo, las características del pilote y la configuración del equipo pueden influir en cada uno de manera diferente. Registren ambos por separado y comparen resultados únicamente bajo condiciones documentadas.
¿Qué factores del suelo pueden modificar la eficiencia medida?
Las condiciones y la resistencia del suelo pueden cambiar la respuesta del pilote durante el hincado y, por tanto, el contexto en que se mide la transferencia de energía. La descripción geotécnica del terreno y el tramo evaluado ayudan a interpretar los datos. Si comparan pruebas realizadas en suelos o profundidades distintas, no atribuyan automáticamente la variación al martillo. Documenten también el pilote, la configuración y el método de medición utilizado.
¿Cuándo conviene solicitar una revisión técnica de las mediciones?
Soliciten una revisión si las lecturas son inconsistentes, no pueden confirmar el método aplicado o detectan unidades mezcladas, golpes mal identificados o información incompleta sobre las condiciones de prueba. También consulten a especialistas antes de modificar la operación o configuración del equipo, o de usar el resultado como criterio de aceptación. Una lectura aislada no confirma una falla; debe interpretarse junto con el registro completo y las condiciones de campo.
